Prof. Dr. Emil Wiechert (1861-1928), der große Seismologe,
Forscher und Lehrer auf dem Turm des Geophysikalischen
Instituts der Universität Göttingen.

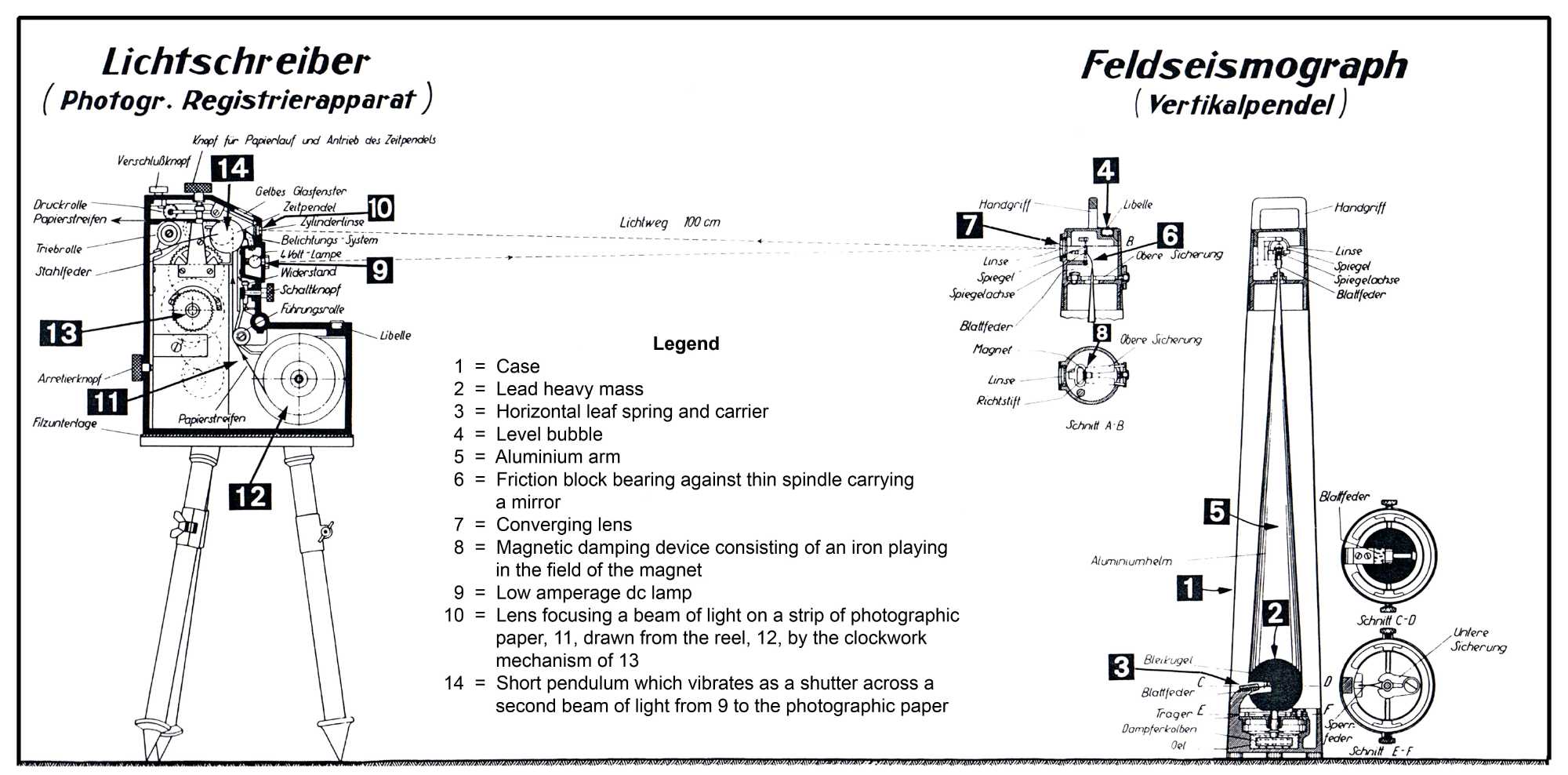

Mintrops erste patentierte Feldapparatur aus dem Jahr 1917.

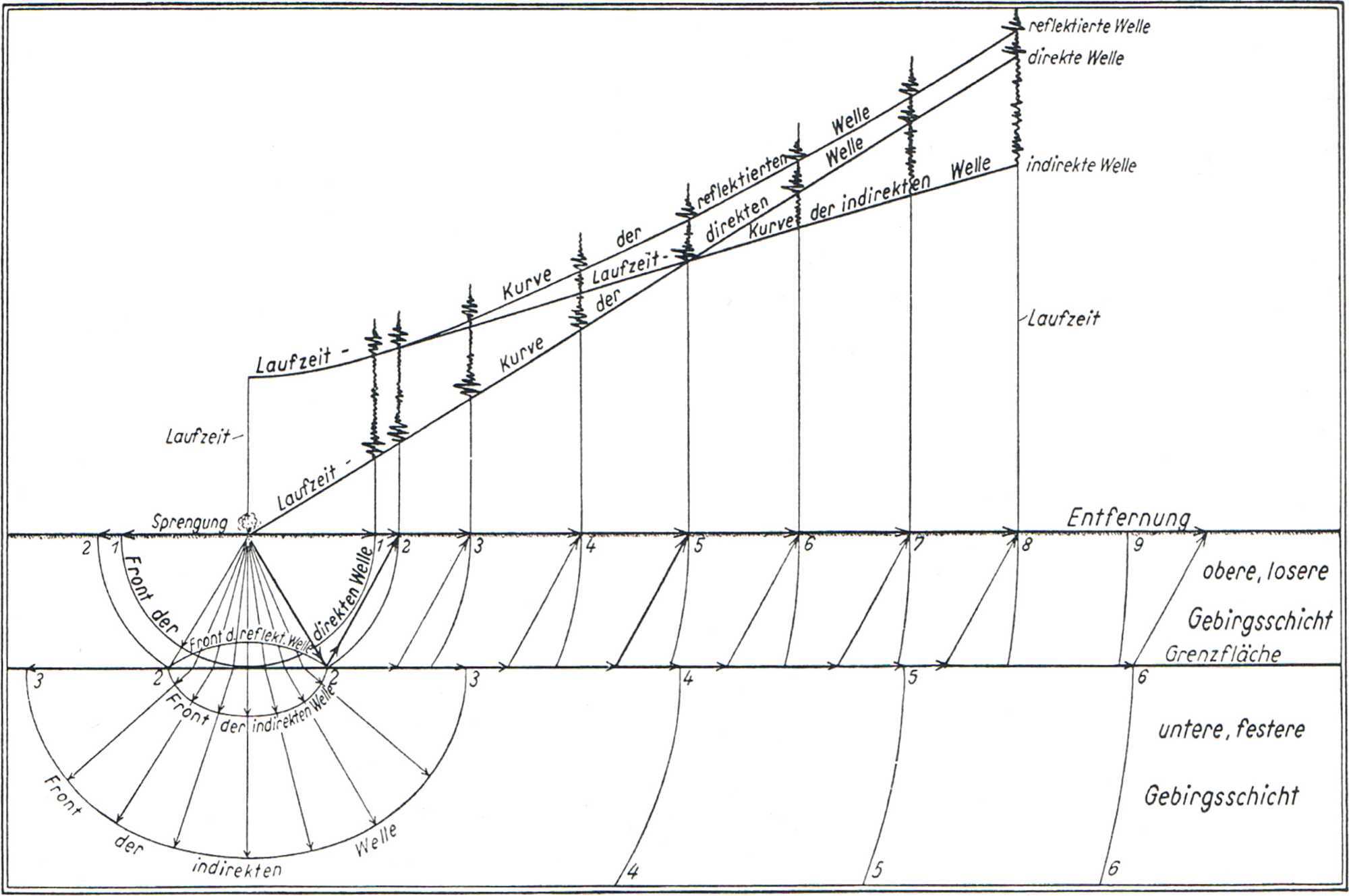

Wellenfronten, Schallstrahlen und Laufzeitkurven der direkten, der reflektierten und der refraktierten (Mintrop-) Welle. Entscheidend das Erkennen der indirekten Welle als Refraktion einer tieferen Schicht mit erhöhter Schallgeschwindigkeit.

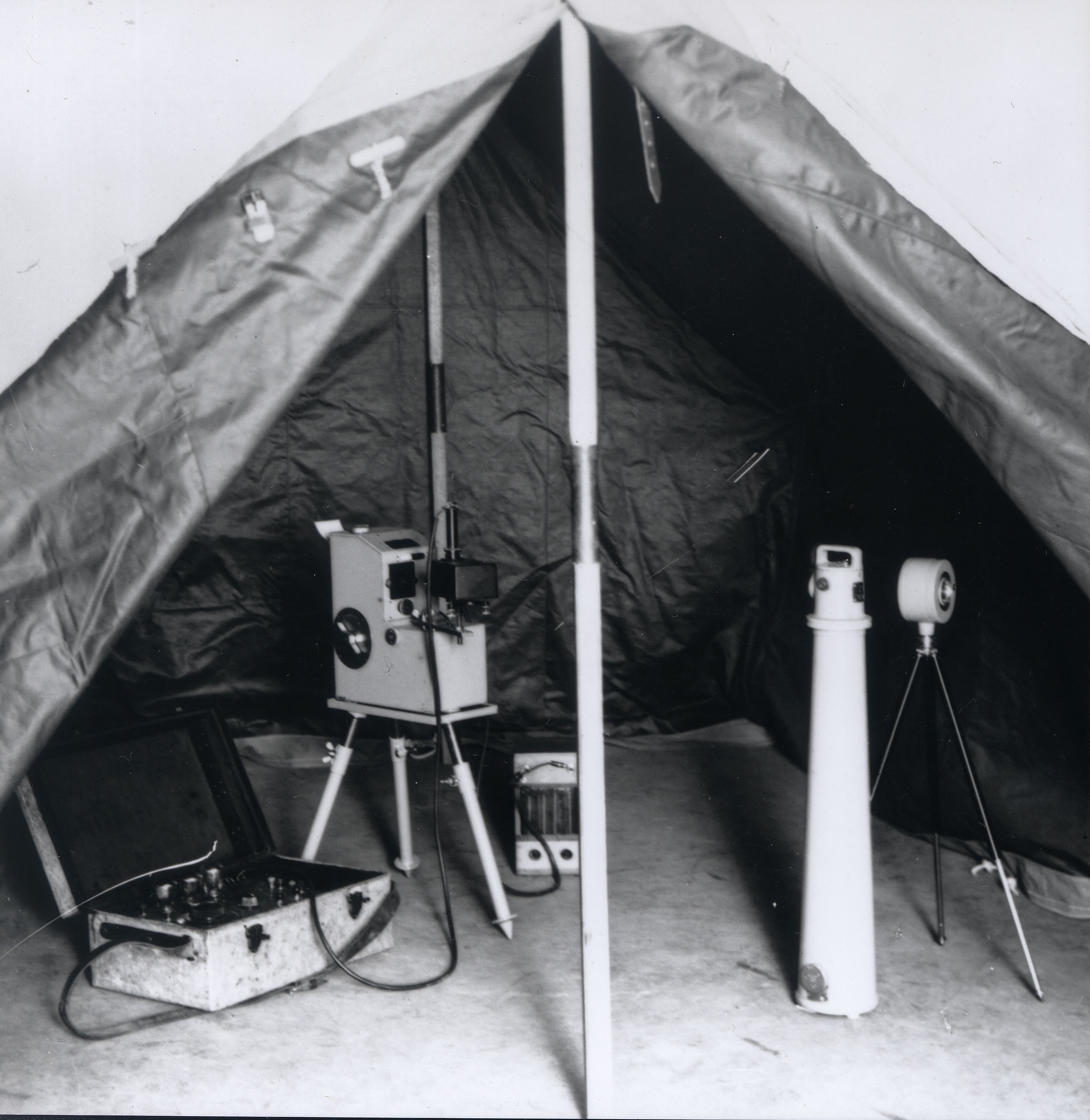

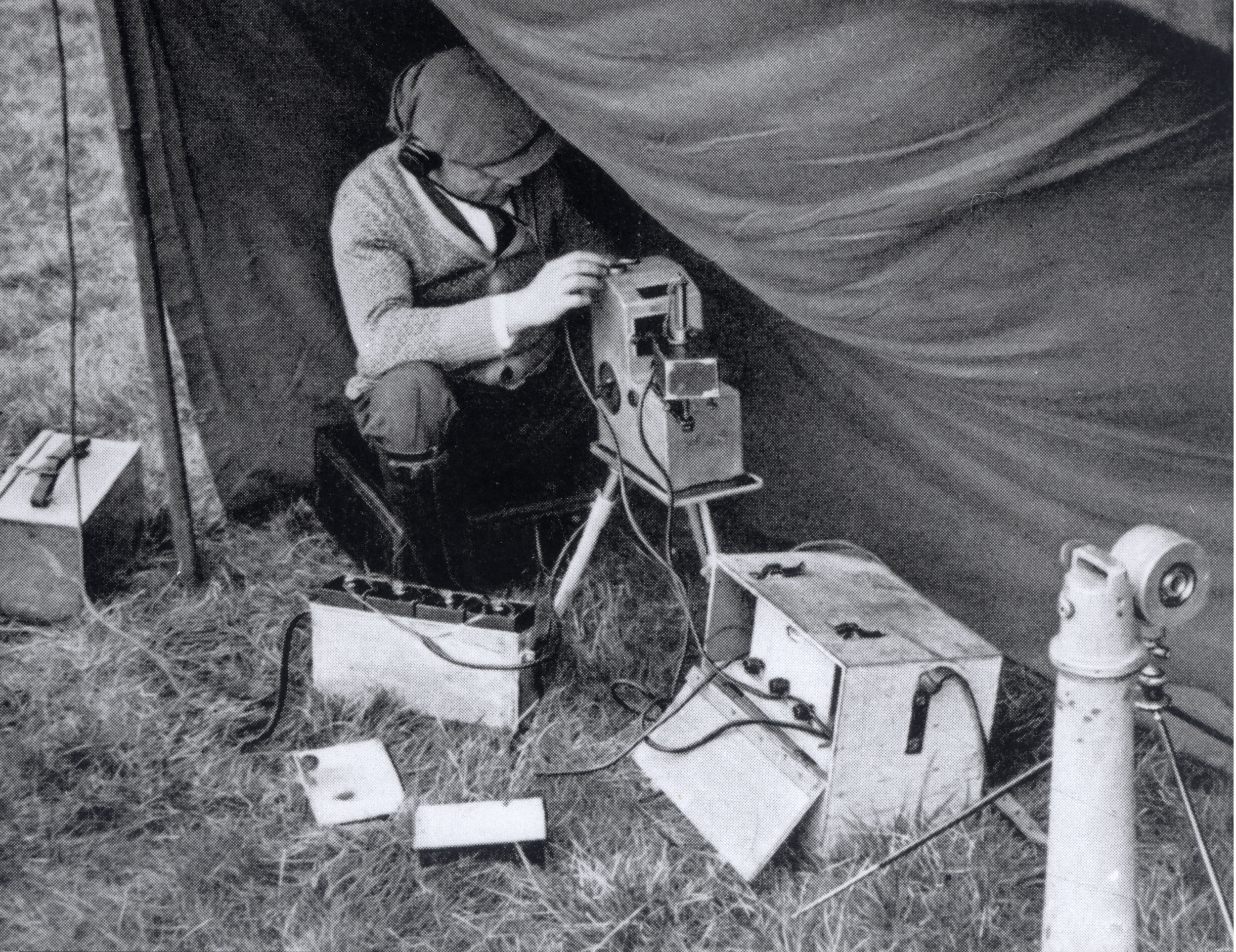

Registrierzelt mit Mintrops weltweit eingesetztem Feldseismographen.
Links: Funkempfänger und optische Registriereinrichtung.
Rechts: Seismograph, daneben Schalldose zur Messung des Luftschalls
Ein Zelt schützt das lichtempfindliche Registrierpapier vor Lichteinfall, natürlich auch die Apparatur vor Regen und den neugierigen Blicken der Konkurrenz.

Mintrop-Seismograph im Einsatz.

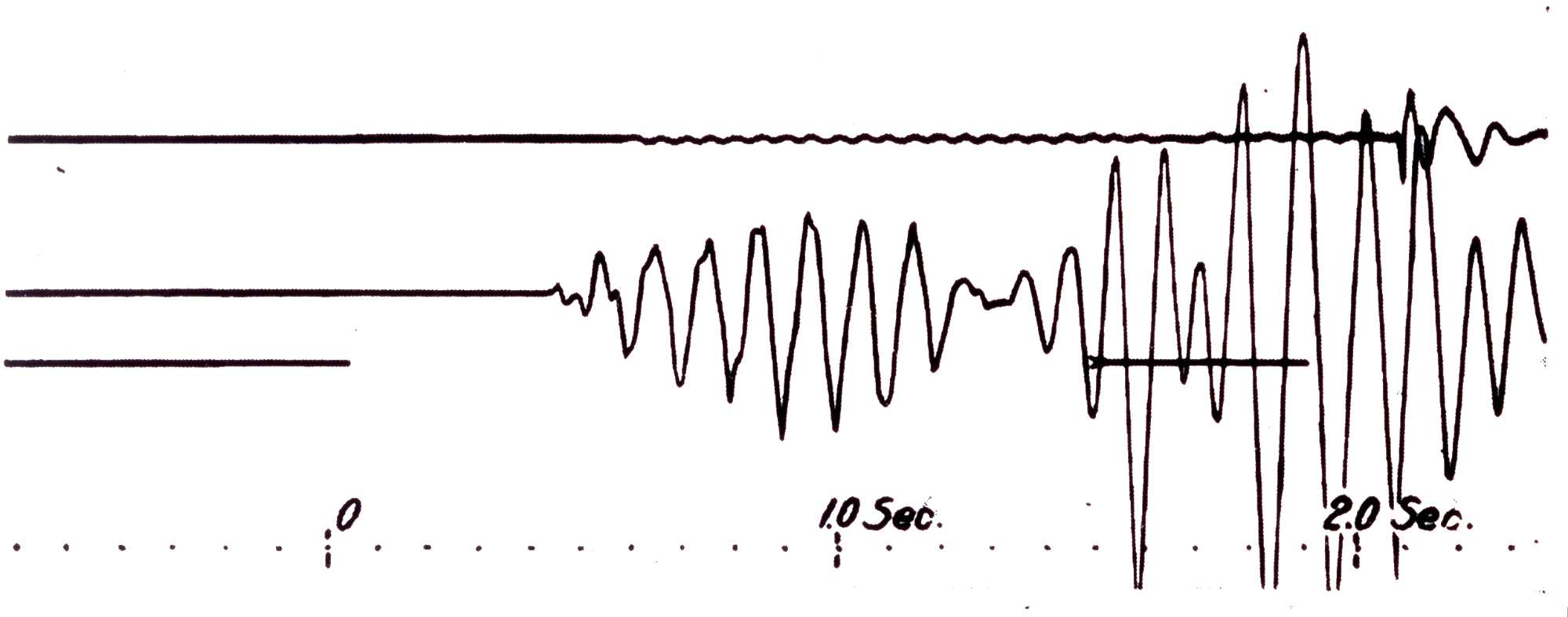

Vertikalseismogramm einer Sprengung mit Schallspur (oben), Datenspur (Mitte) und Abriss, der den Schussmoment anzeigt (unten).

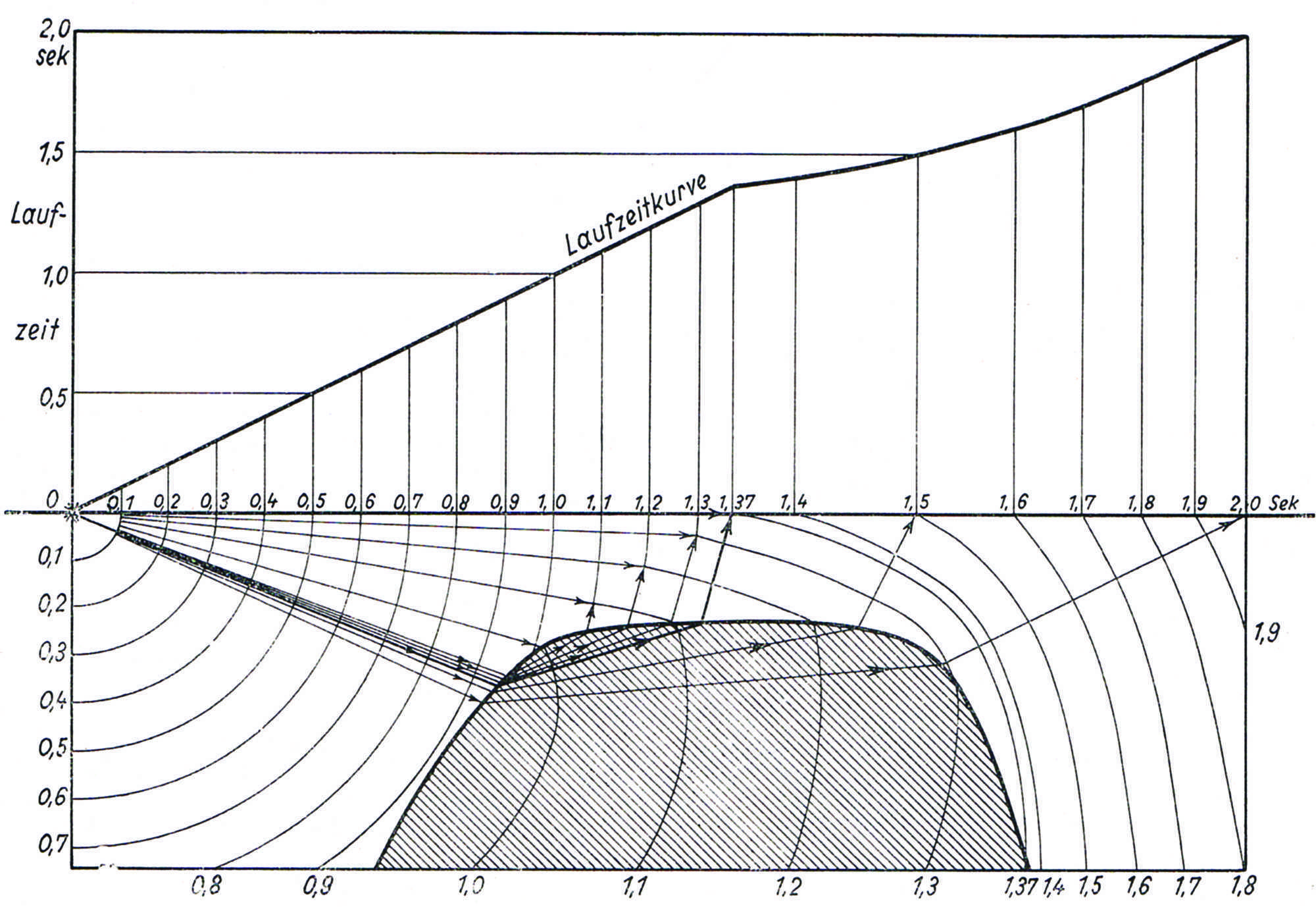

Ermittlung der Form eines verdeckten Gebirgskörpers (z.B. Salzstock) mit höherer Wellengeschwindigkeit durch Konstruktion der Wellenfronten. Nach E.A. Ansel und Fr. Trappe (SEISMOS) 1926.
Bedingt durch die hohe Schallgeschwindigkeit in Steinsalz erreichen die den Salzkörper durchlaufenden Wellen die Seismographen früher, was zur typischen Eindellung der Laufzeitkurve führt.

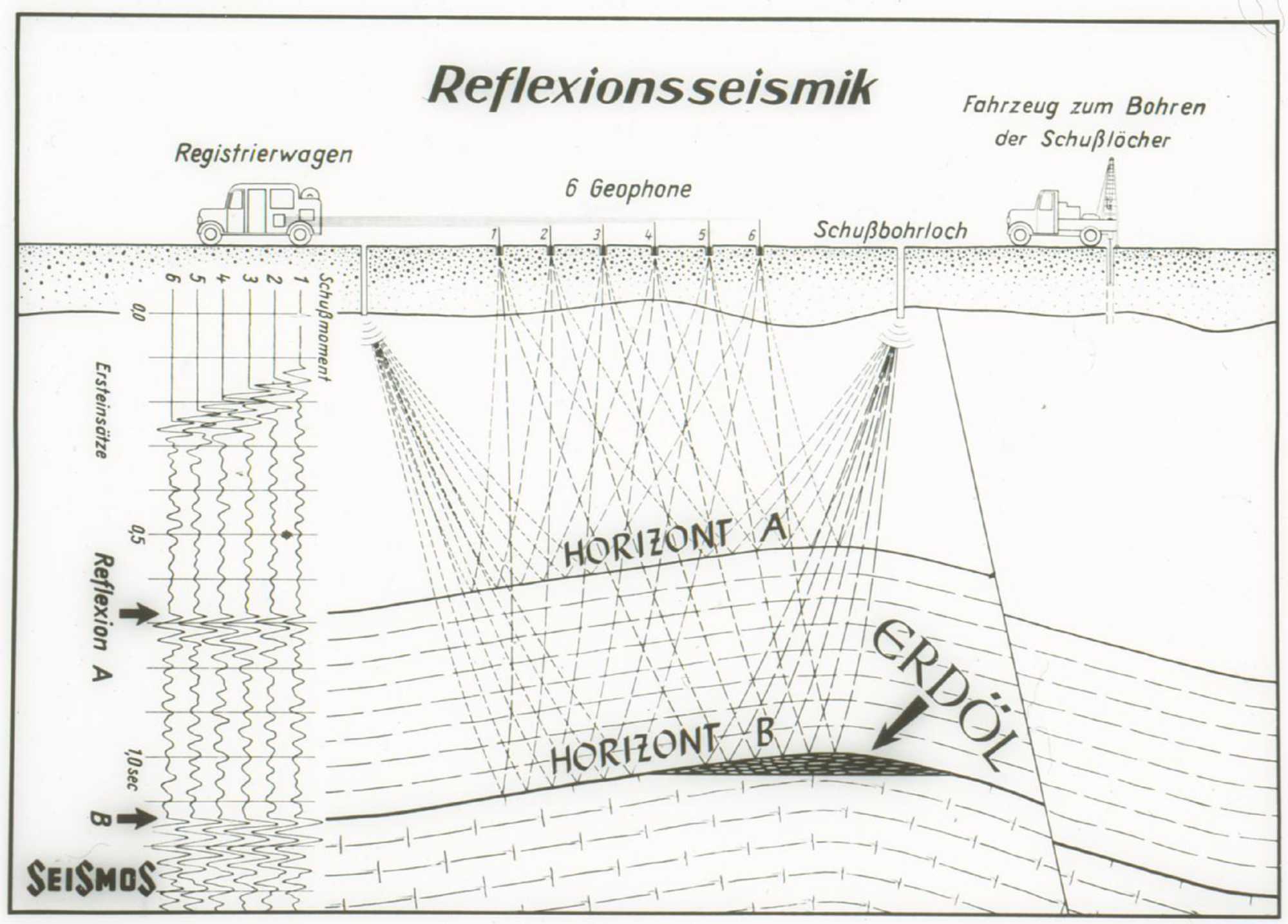

Reflexions-Verfahren. Anordnung der Sprengungen und Seismographen beim Linienschießen. Zwei Horizonte in unterschiedlicher Tiefe werden hier reflexionsseismisch erfasst. Links das resultierende Seismogramm.

Refraktionsseismik in Mexiko 1923. Zum Transport der seismischen Truppausrüstung im Gelände genügte ein Maultier.
Dr. Otto Geußenhainer führte den ersten SEISMOS-Messtrupp in Übersee.
Es galt, die berühmten Golden-Lane-Ölfelder zwischen Tempico und Veracruz in Neuland vorzutreiben. Auftraggeber war die Aguila Mexican Eagle Oil Co. (SHELL).

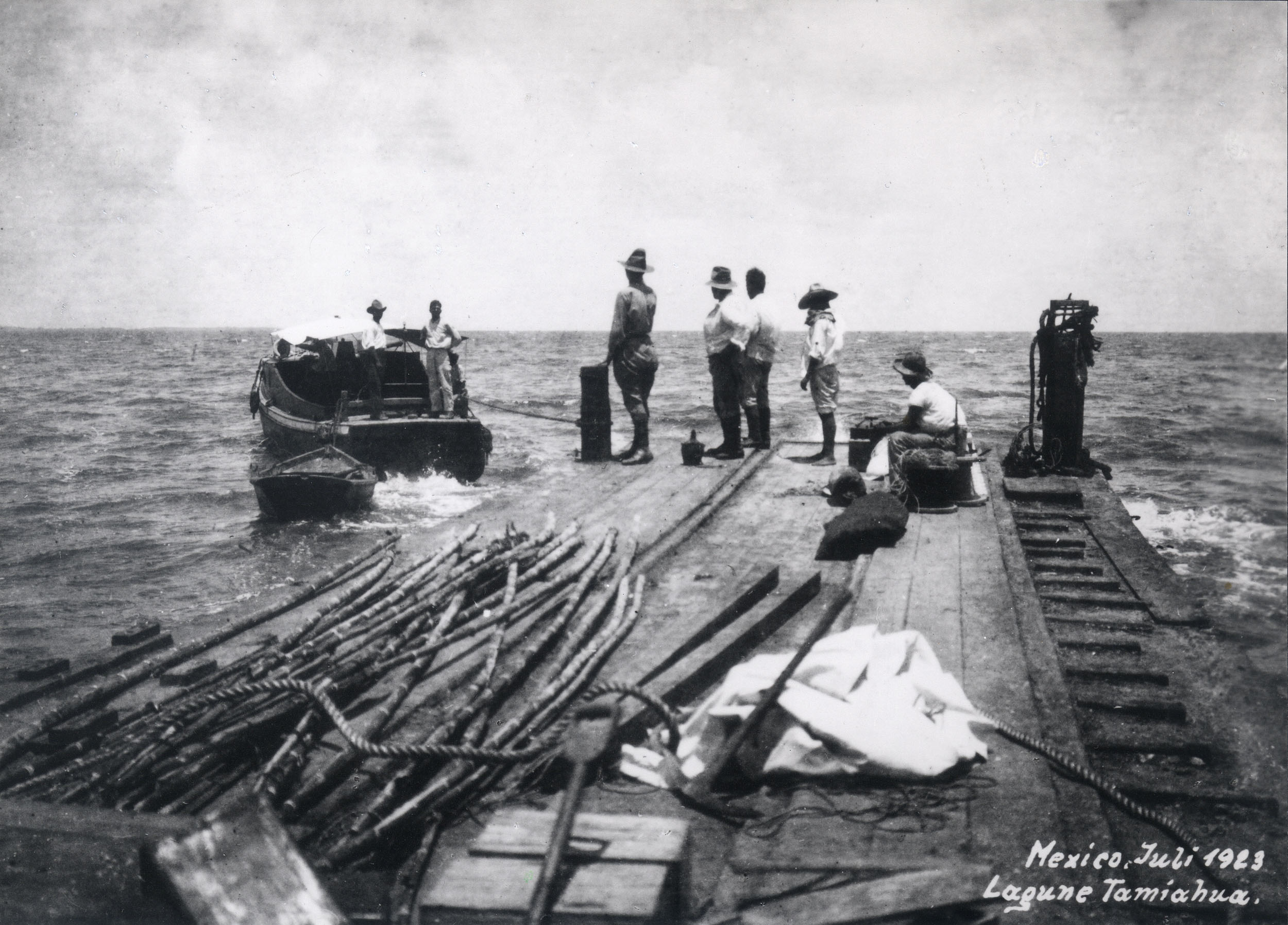

„Flachwasser-Seismik" in der Lagune Tamiahua/Mexiko, Juli 1923

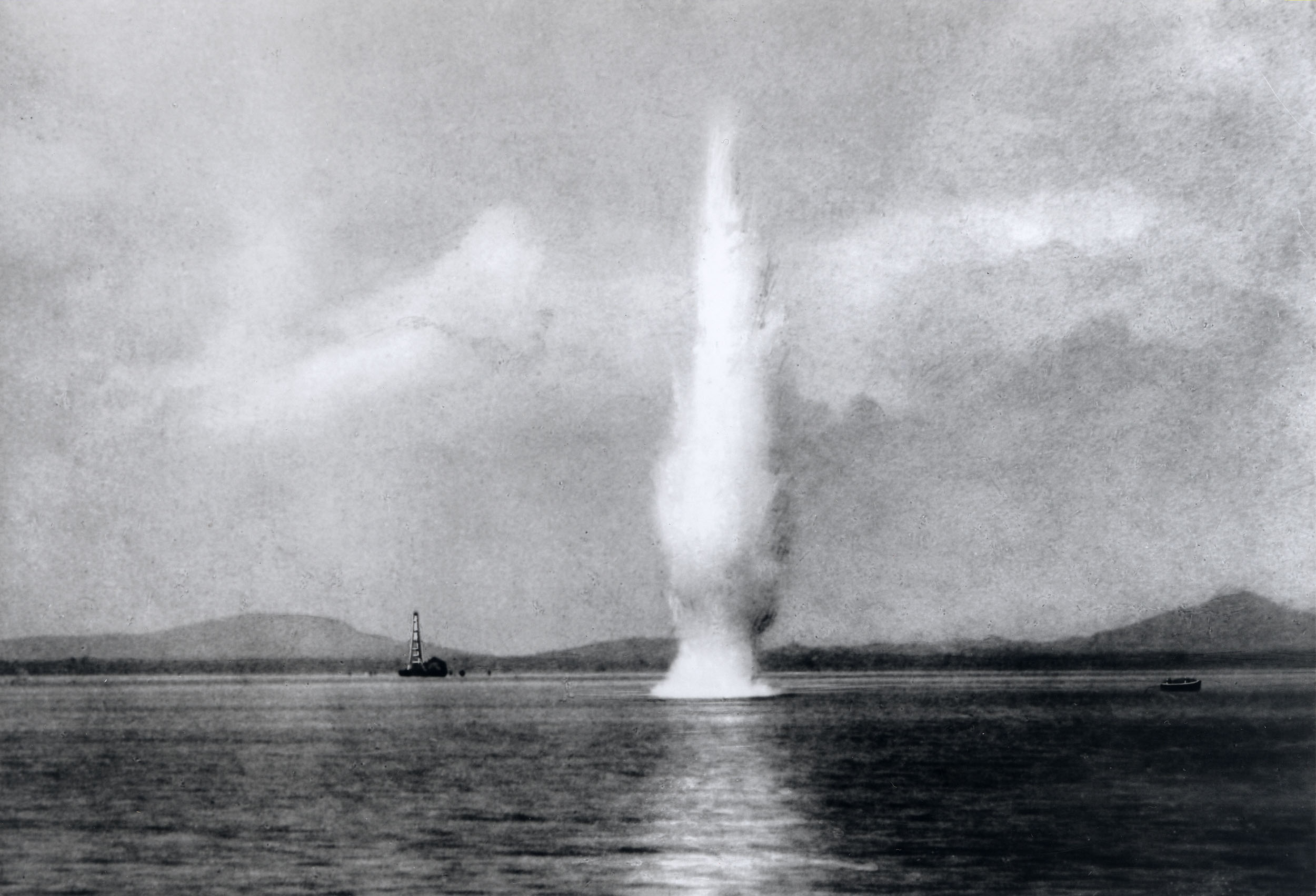

Schuss in der Lagune abgetan. Registriert wurde an Land mit drei Seismographen. Mintrop ließ es sich nicht nehmen, dem Ereignis beizuwohnen. (Zum Abendessen gab es reichlich Fisch.)

P. Liebrecht, O. Rellensmann, L. Mintrop und O. Geußenhainer in Dos Bocas bei San Diego, Mexiko, 1923. Mintrops kollegiales, ja herzliches Verhältnis zu seinen Mitarbeitern wird vielfach bezeugt. Auch die gute Entlohnung wird lobend erwähnt.

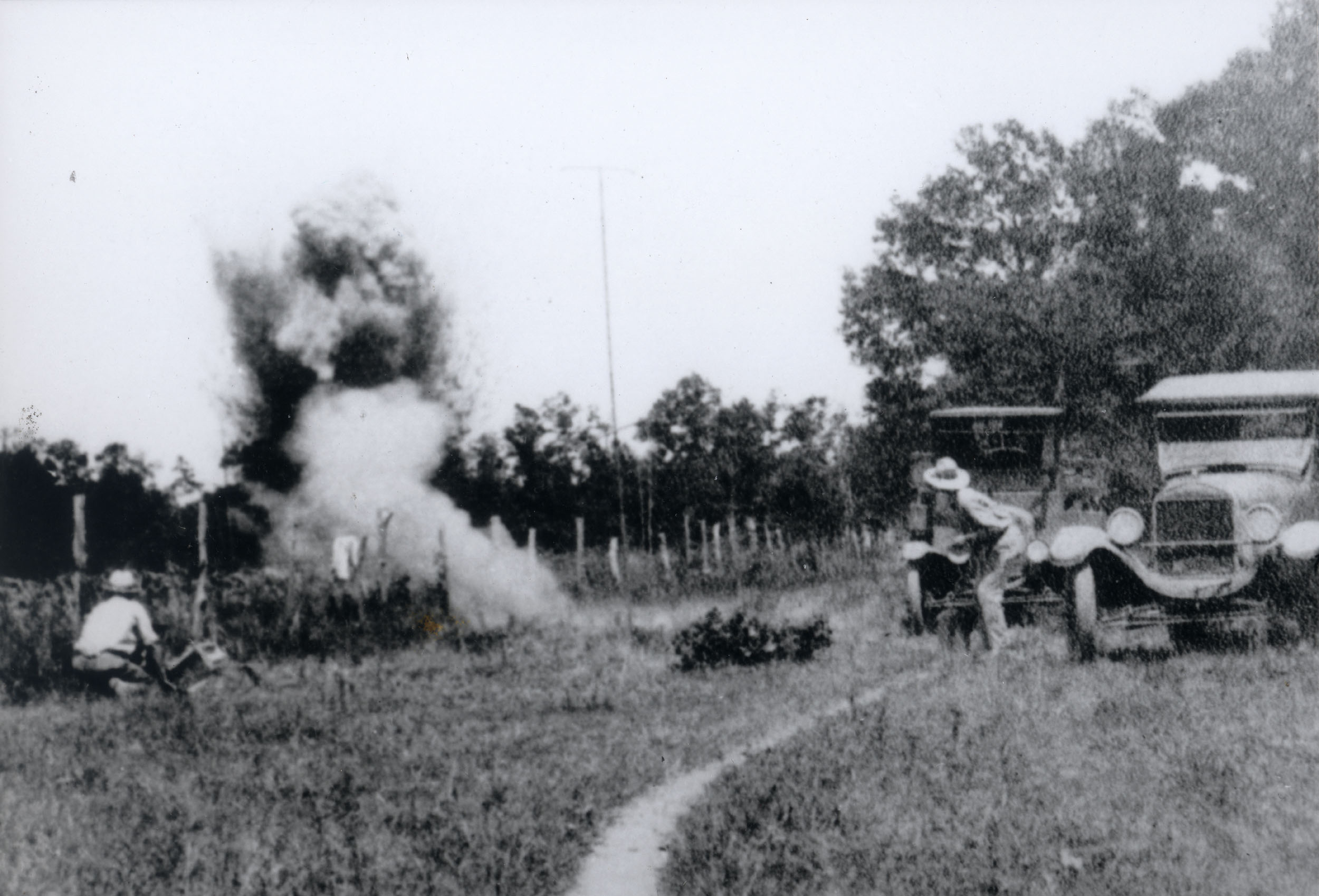

Der erste Schuss in den USA fiel am 24.7.1923 in Oklahoma. „First blasting done" meldet ein Telegramm der Zentrale in Hannover.

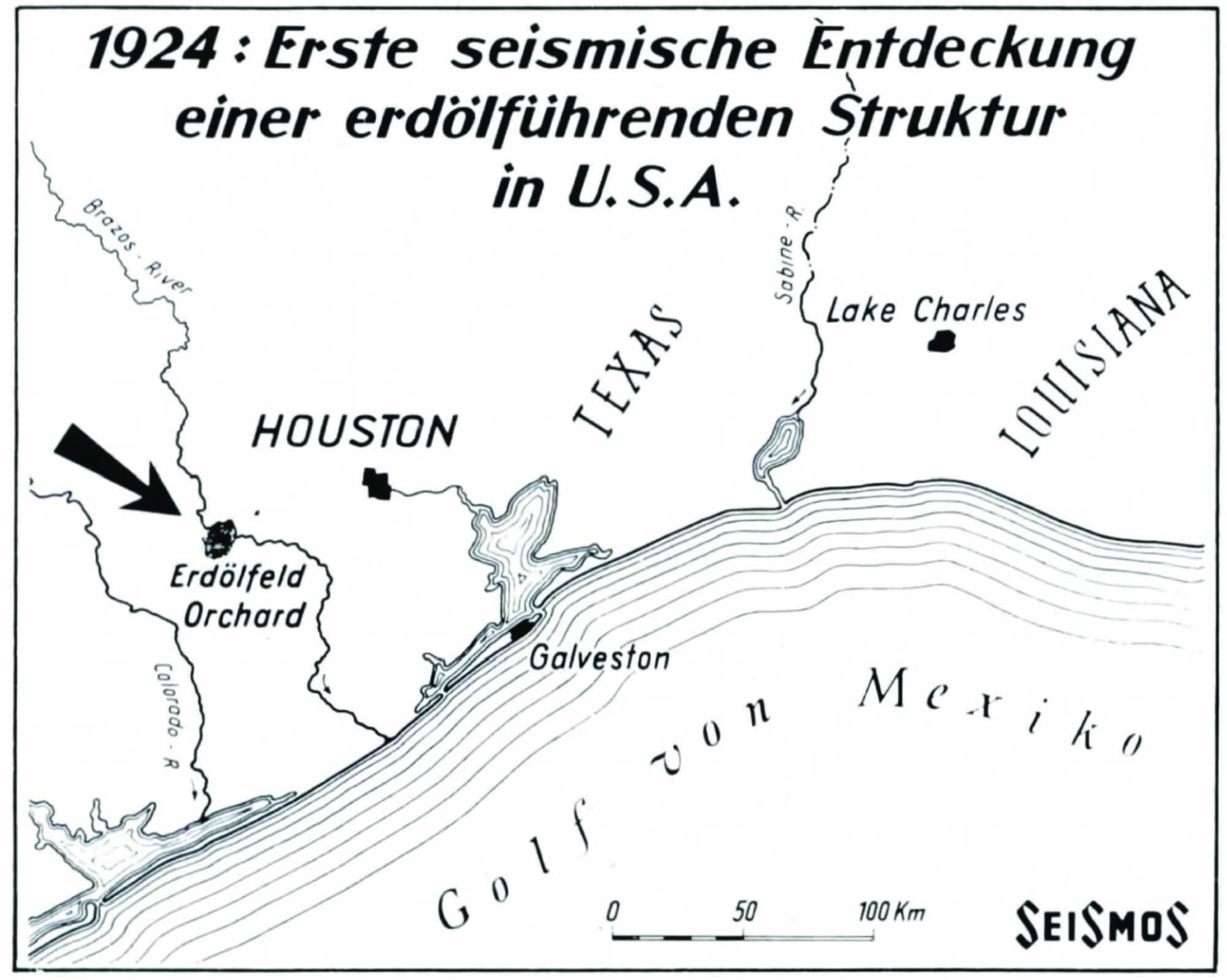

Mit der Entdeckung des ölführenden Orchard-Salzdoms unweit Houston,
gefunden vom Messtrupp O. Geußenhainers, setzte die
Ölbonanza in Texas und bald auch in Louisiana ein.

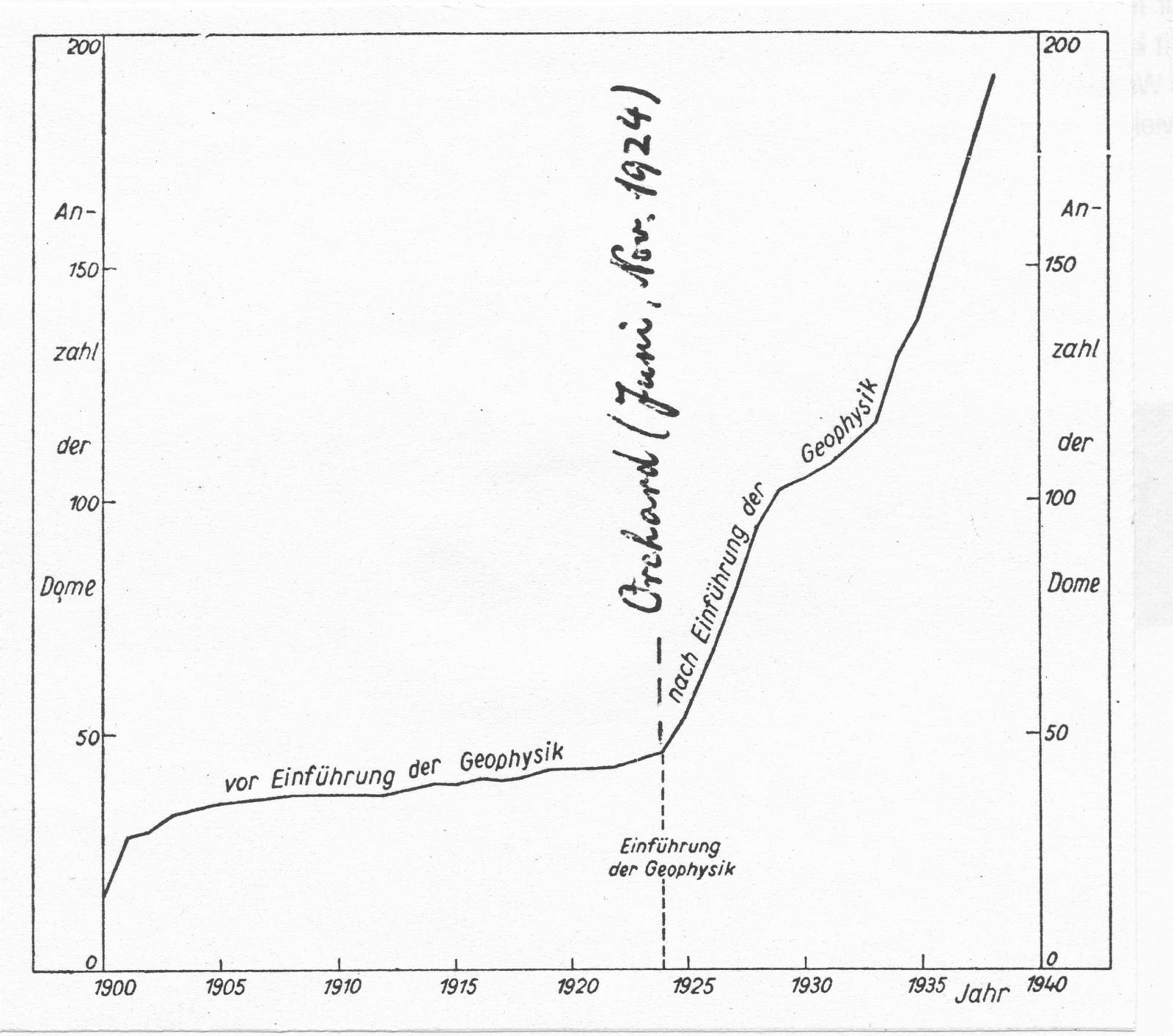

Explosionsartiger Anstieg von Salzstock- und damit Ölfunden in der
Golfregion nach Einführung der Geophysik. (Oel und Kohle Nr.269) Neben
Seismik spielten auch Schweremessungen mittels Drehwaage eine wichtige
Rolle, wenn auch die Refraktionsseismik dominierte.

Vollmotorisierter SEISMOS-Trupp 1926 in Louisiana.

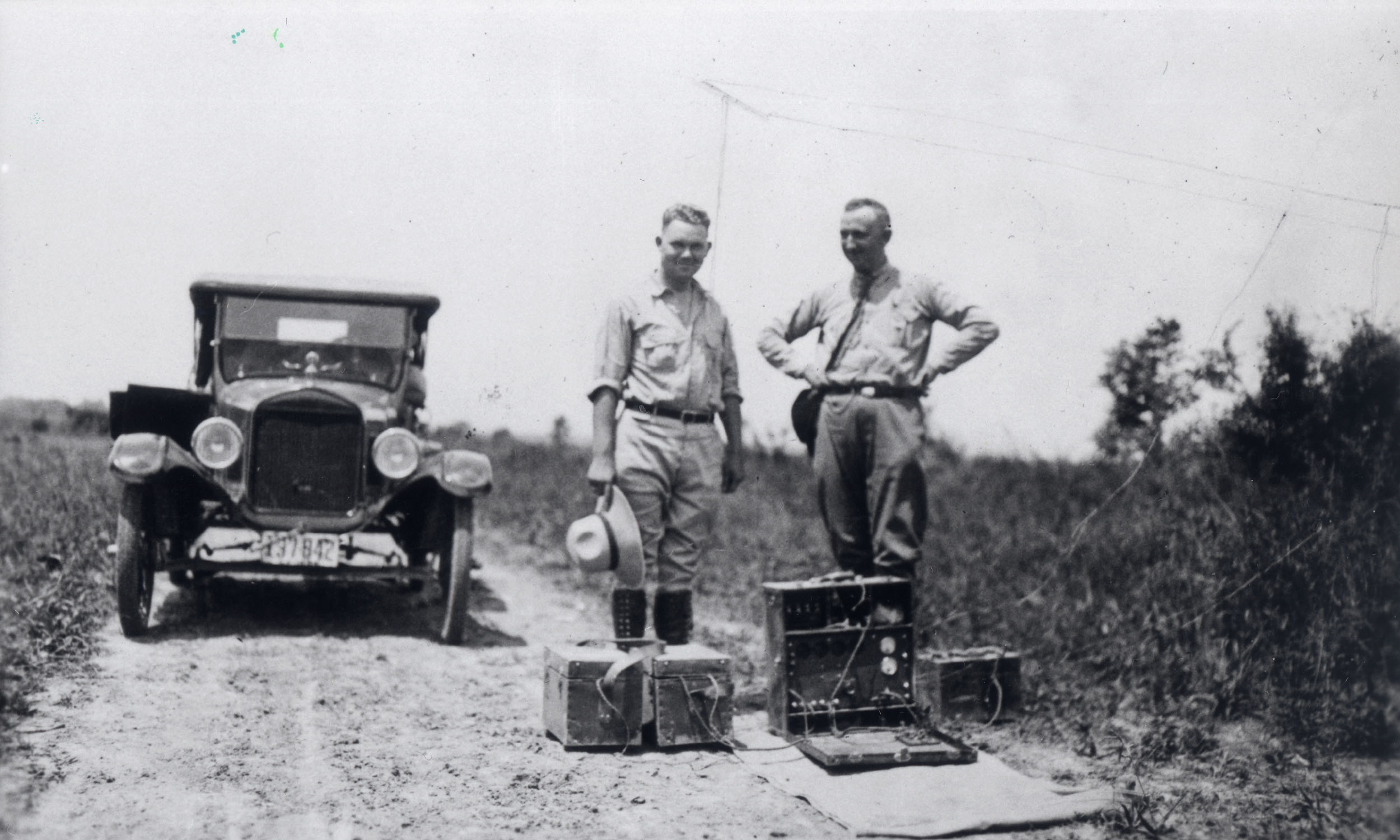

Funkausrüstung eines Refraktionstrupps im Juni 1926 bei Lafayette in Louisiana.

Der „Boss" bei einem Truppbesuch 1926 in Texas.
Die obligate Zigarre darf nicht fehlen.

Small Talk, März 1926 in Texas.
Von links: H. Lückerath - späterer Chef der SEISMOS -
K. Wellhausen und L. Mintrop.

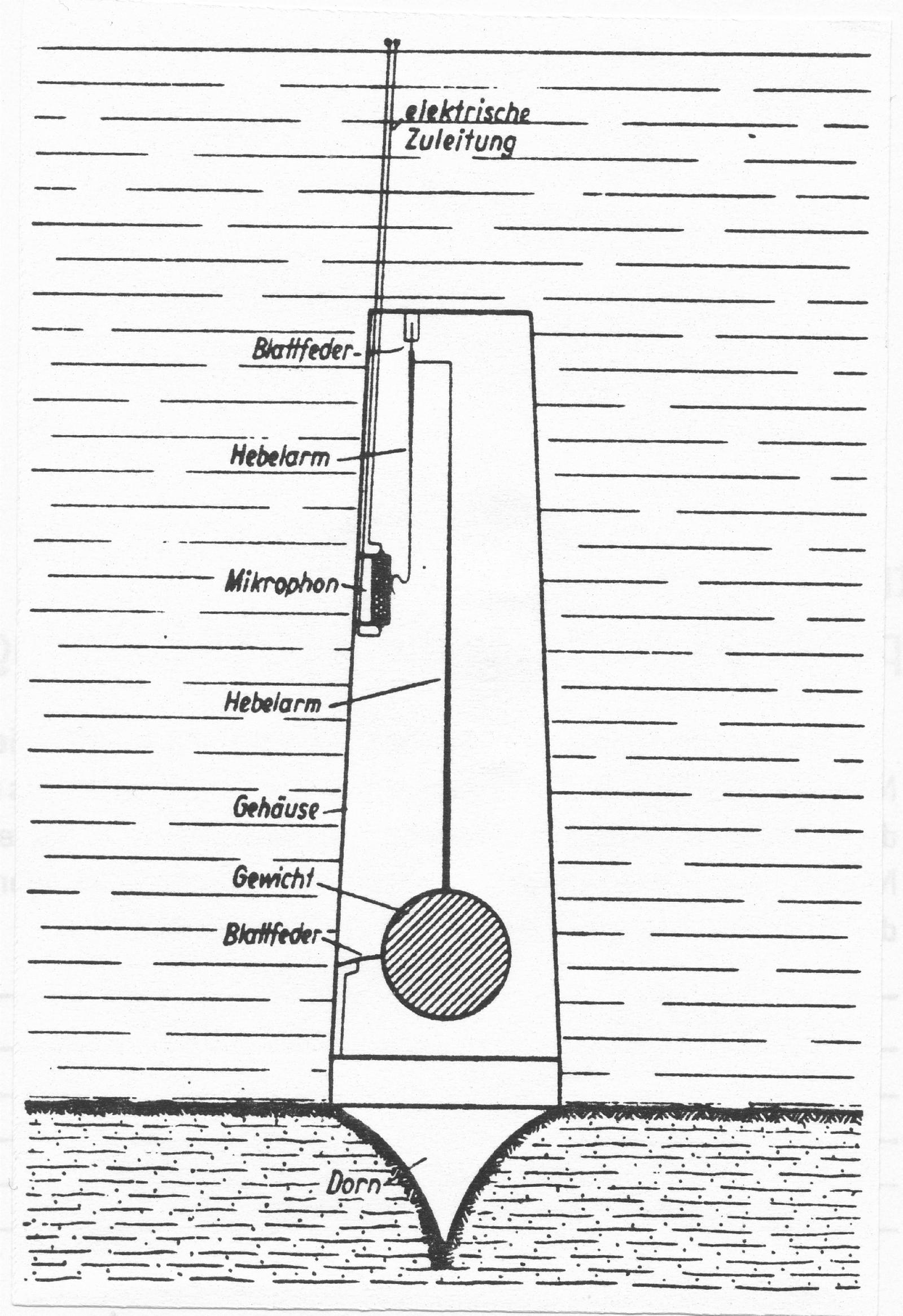

Unter Wasser einsetzbarer Seismograph für die Sumpfregionen Louisianas
von P. Liebrecht entwickelt und von F. Trappe ab 1926 eingesetzt
(Oel und Kohle Nr. 268 (1943).

Dr. Friedrich Trappe und Dr. Ludger Mintrop in Topila, Mexiko, 1926.
Friedrich Trappe wurde bald Mintrops wichtigster Mitarbeiter.

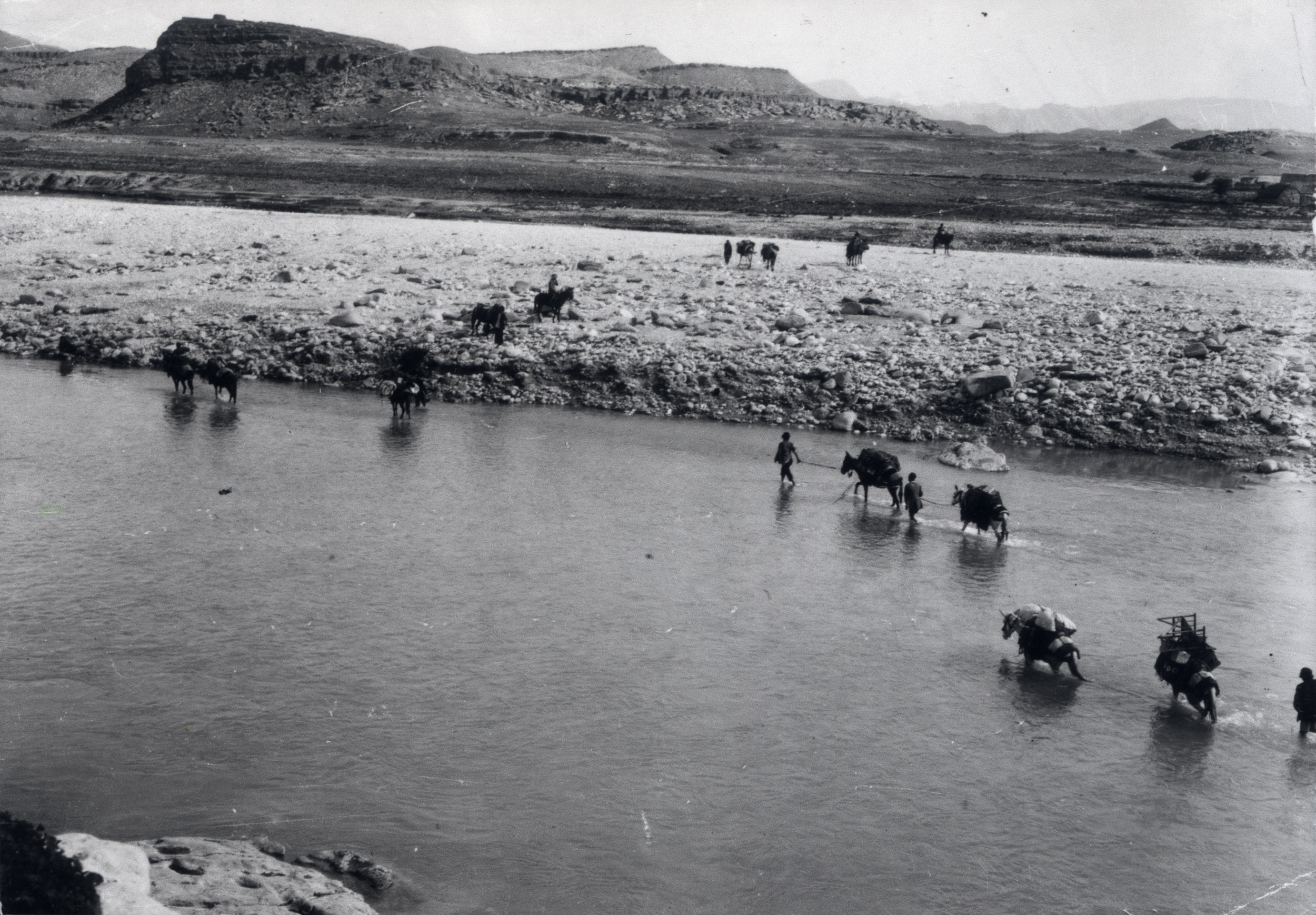

Persien (Iran) 1928. Umzug eines SEISMOS-Trupps von Haft Kel nach
Marmatain. Der Rudi-i-Arab bietet kein Hindernis.

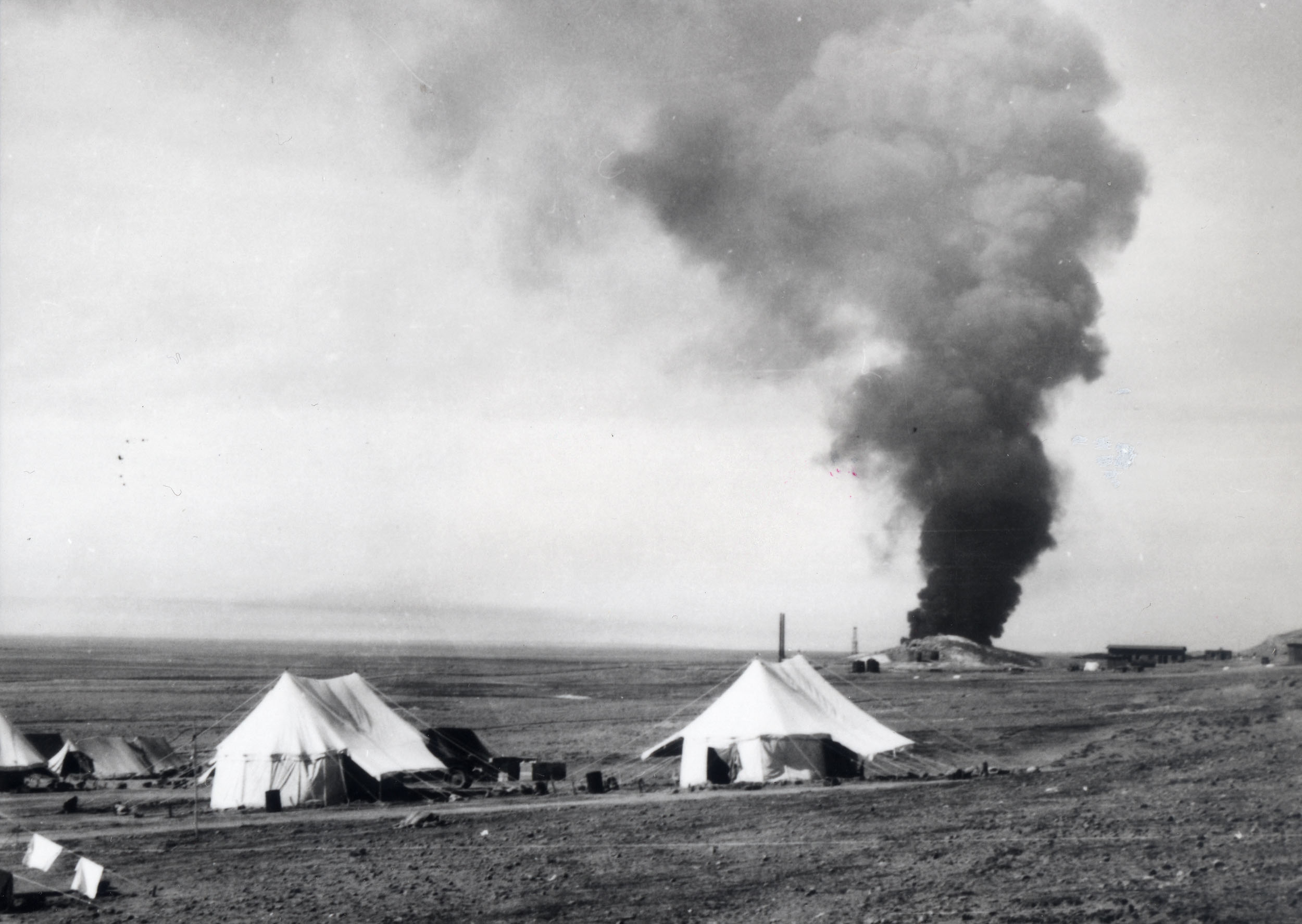

SEISMOS-Camp in Persien (1928). Im Hintergrund eine Ölfackel.

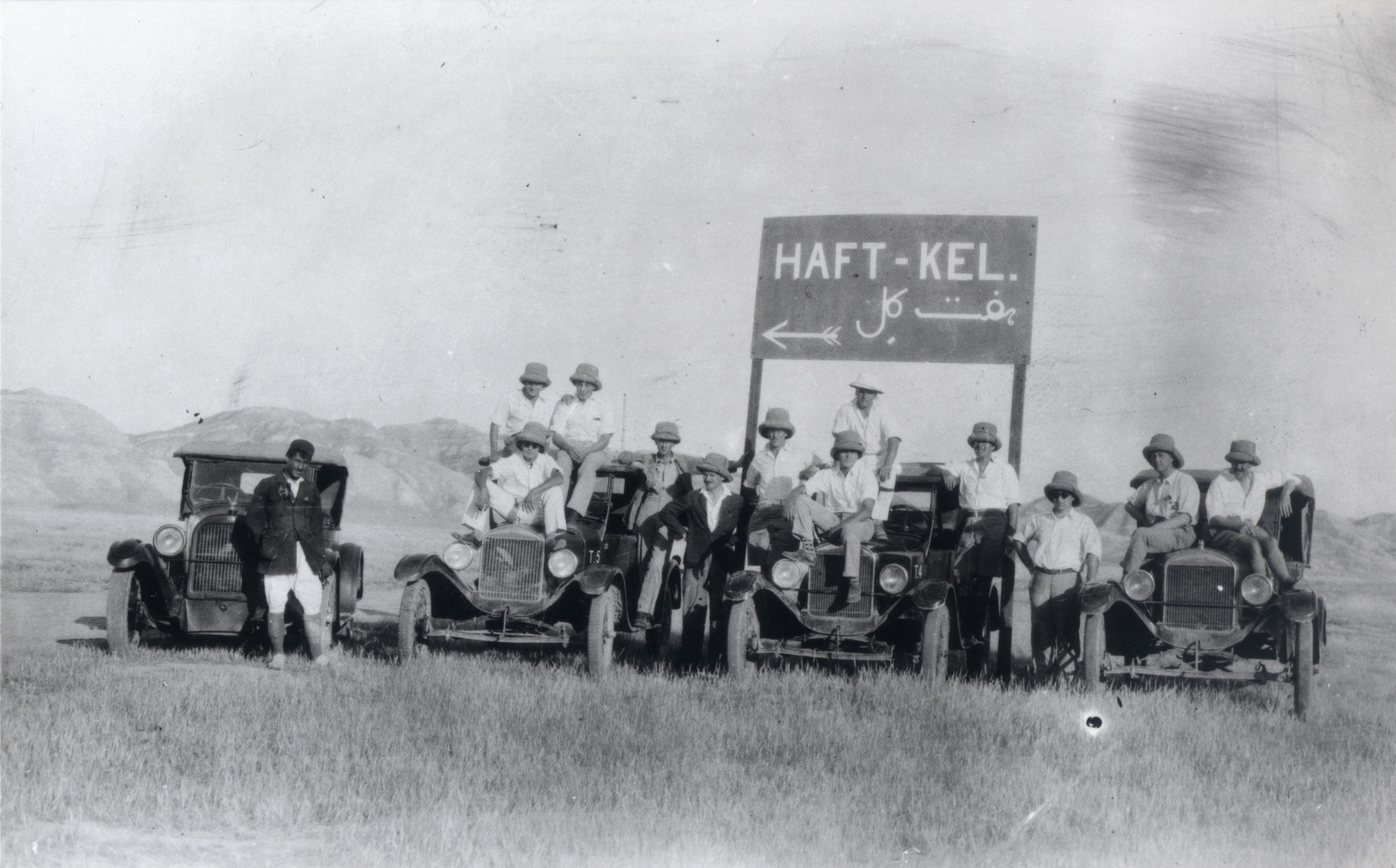

Refraktionsseismik in Persien. Fototermin am Haft-Kel-Ölfeld (1928).

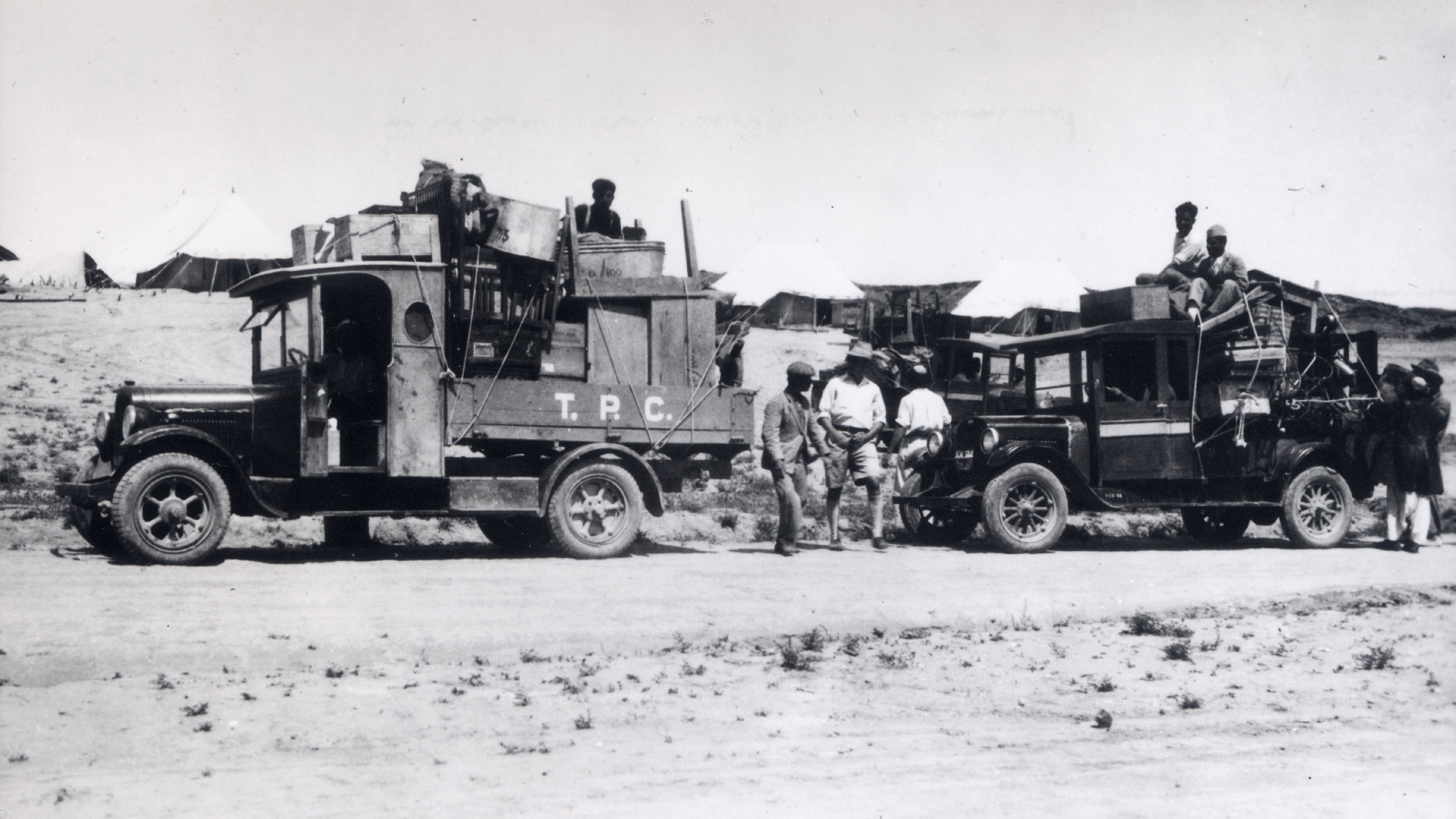

Refraktionsseismik im Irak 1928. Die Türkish Petroleum Company
(T.P.C.) löst die logistischen Probleme.

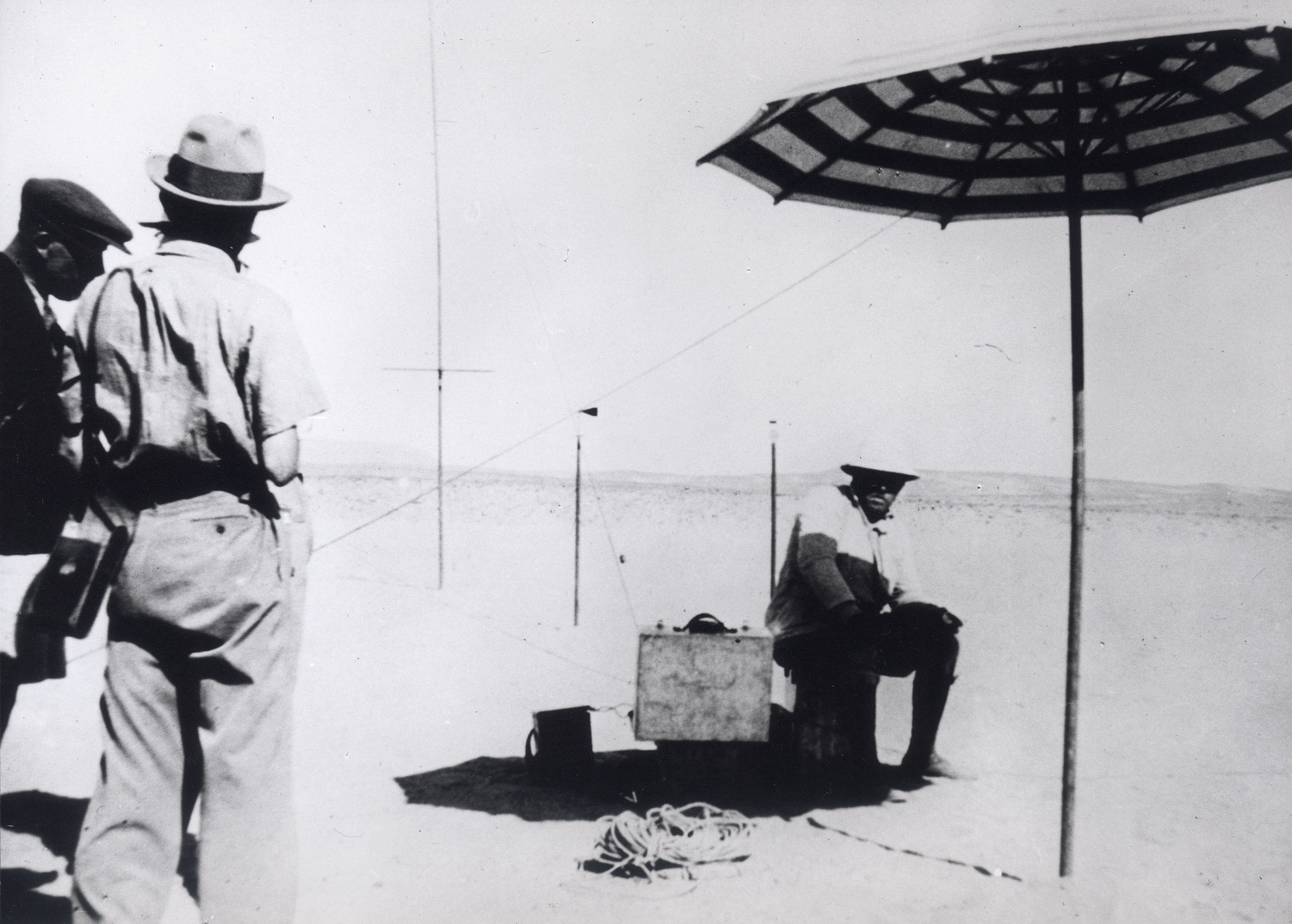

Sendestation zur Übertragung des Schussmoments,
Ägypten 1928.

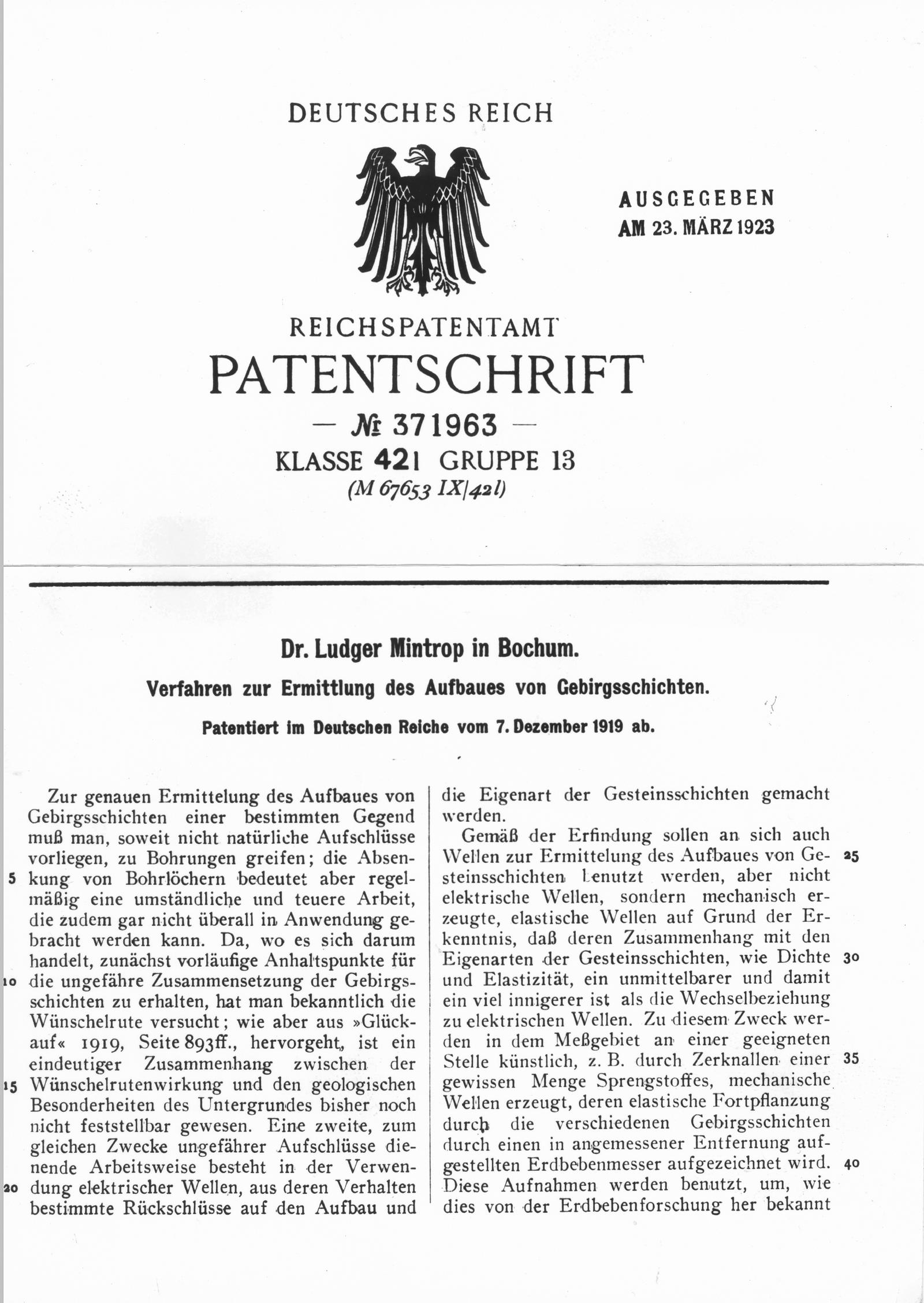

PATENTSCHRIFT Nr. 371963, Neuausgabe des Patents am 23.3.1923
nach abgewiesener Nichtigkeitserklärung. Der Patentstreit Mintrops mit
seinen Widersachern zog sich fast 10 Jahre hin und wurde schließlich 1930
zu Mintrops Gunsten entschieden.

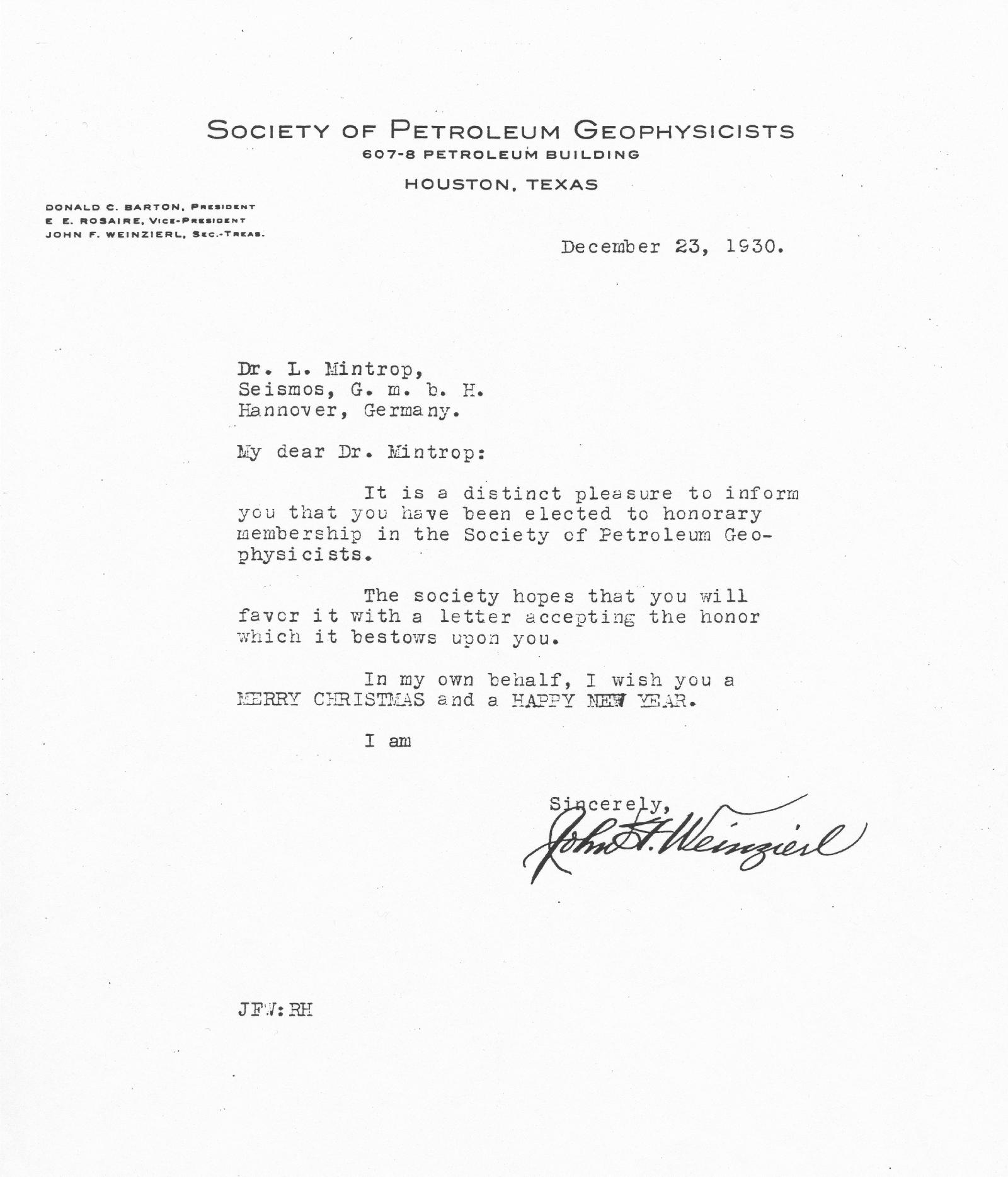

Ende 1930 wurde L. Mintrop die Ehrenmitgliedschaft der SEG
(damals noch Society of Petroleum Geophysicists) von Donald C. Barton angetragen.
Unterzeichnet hat das Dokument John F. Weinzierl, ein alter
Bekannter des Geehrten und jetzt Sekretär der neu gegründeten Society.
Heute zählt die SEG über 30000 Mitglieder und agiert weltweit als
größte geophysikalische Gesellschaft. Neben Everette Lee DeGolyer war
Mintrop der erste Laureat, was seine überragende Bedeutung belegt.

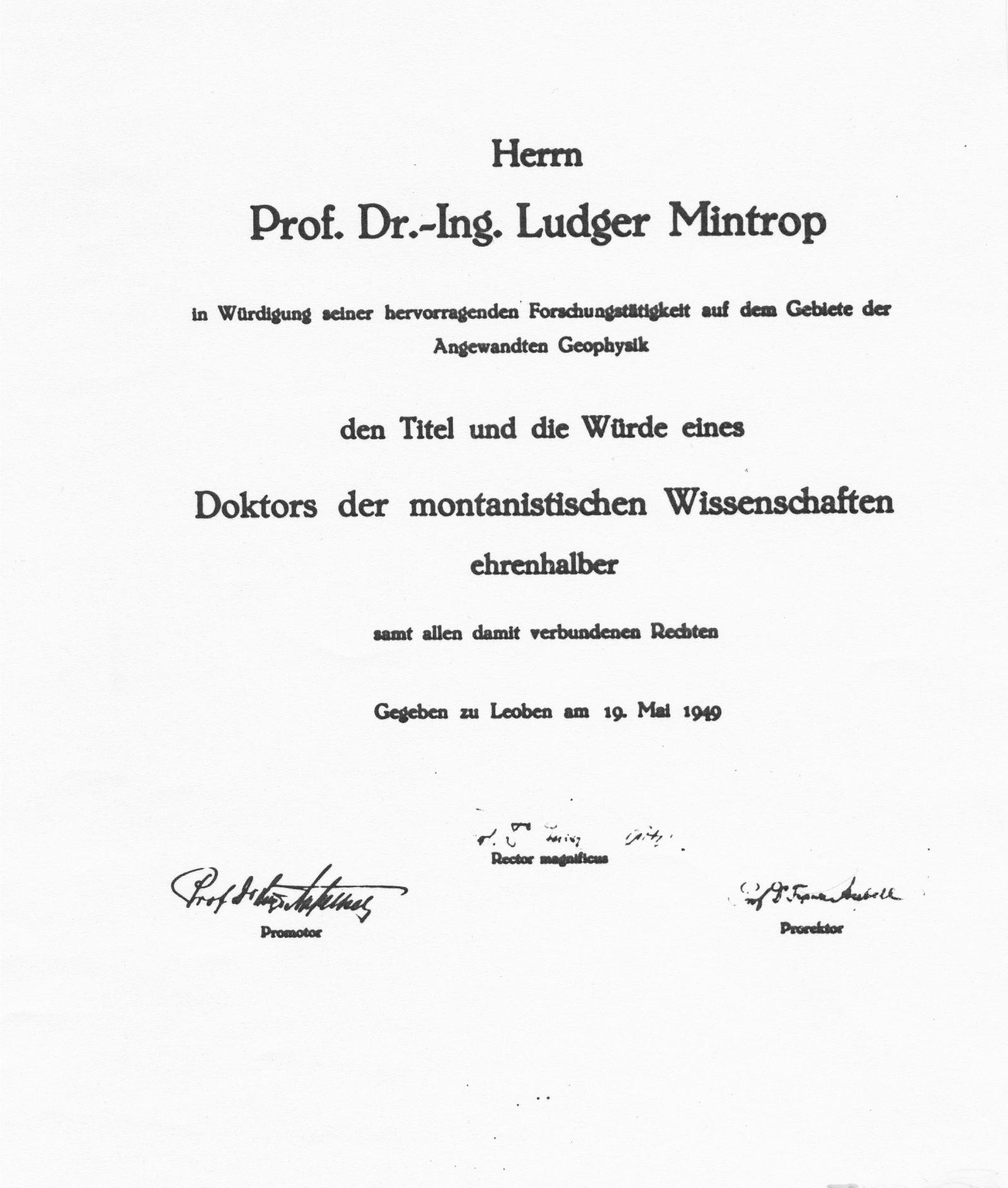

Mintrop wird Ehrendoktor der
Montanistischen Hochschule Leoben,
beschlossen am 31. März 1949 und vollzogen
am 19. Mai 1949.

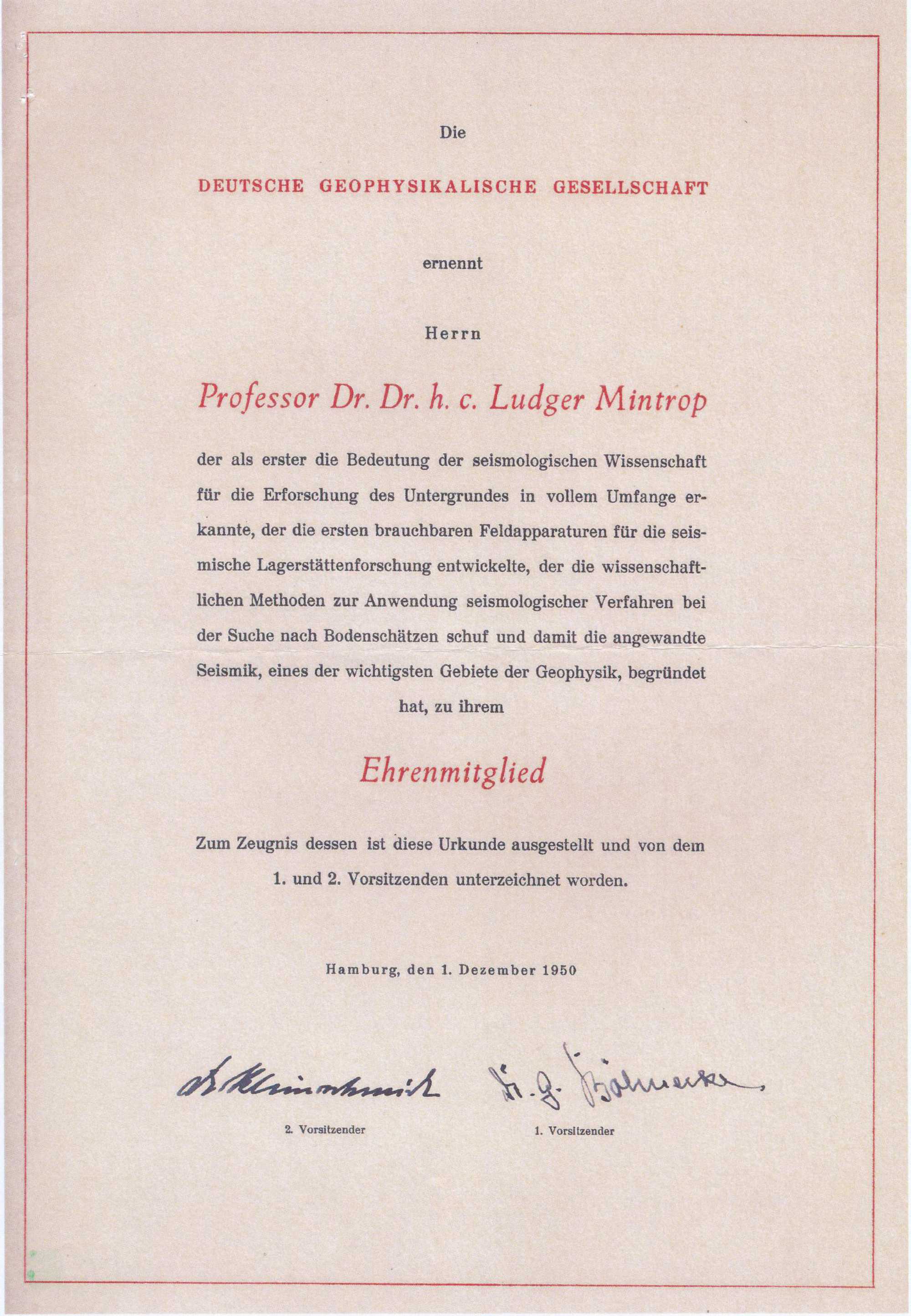

Mintrop wird am 1. Dezember 1950
Ehrenmitglied der
Deutschen Geophysikalischen Gesellschaft (DGG).

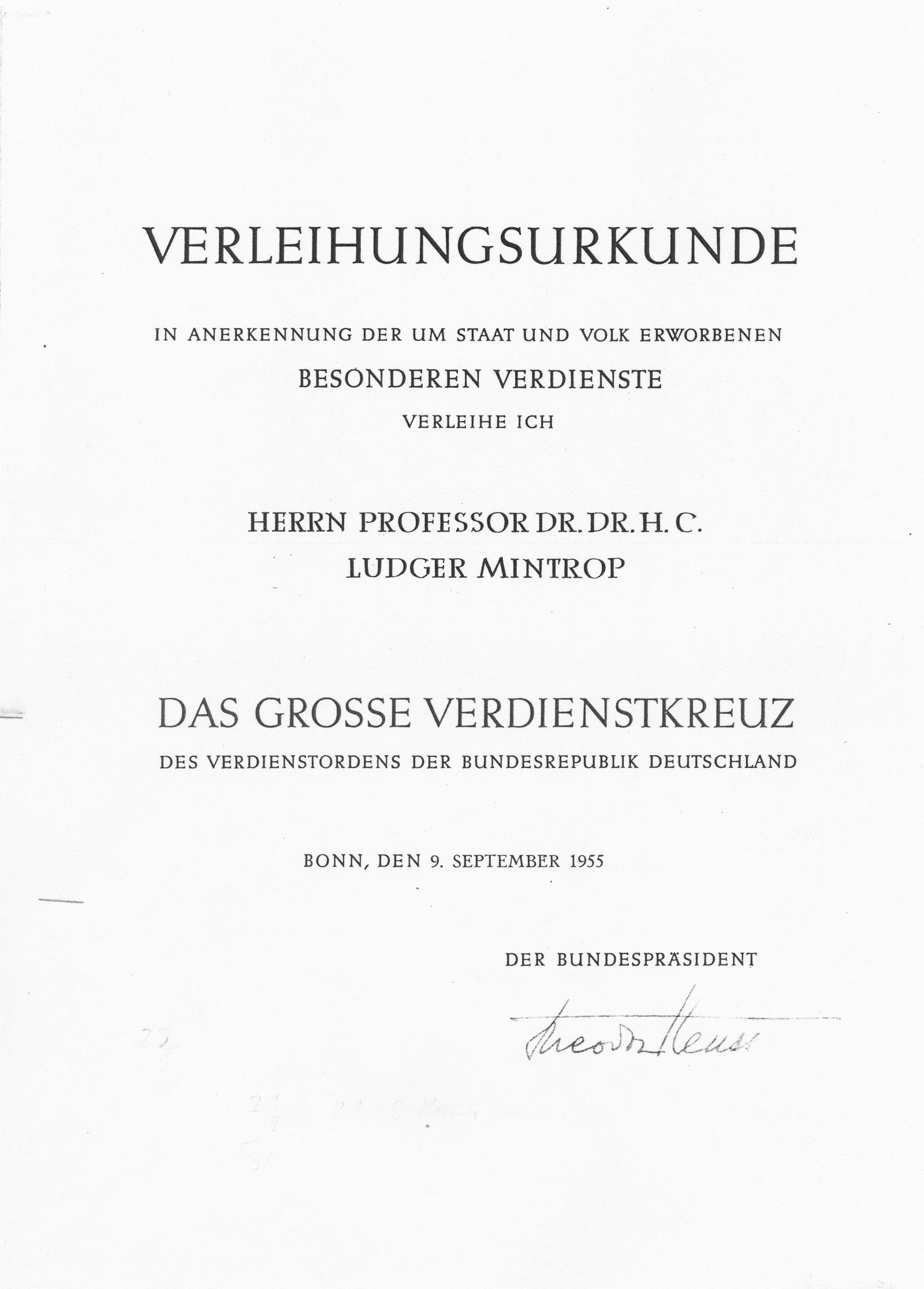

Am 9. September 1955 verleiht
Bundespräsident Theodor Heuss L. Mintrop
das Grosse Verdienstkreuz der Bundesrepublik Deutschland.
Überreicht hat es am 9. November Kultusminister Schütz
von der Landesregierung Nordrhein-Westfalen.

Ludger Mintrop als Professor an der Technischen Hochschule und der
Universität zu Breslau (1939). Seine Tätigkeit in dieser Stadt endete
1945 nach dem verlorenen Krieg.

Im Ruhestand auf dem Stammsitz Barkhoven in Essen-Werden
nach großer Karriere.

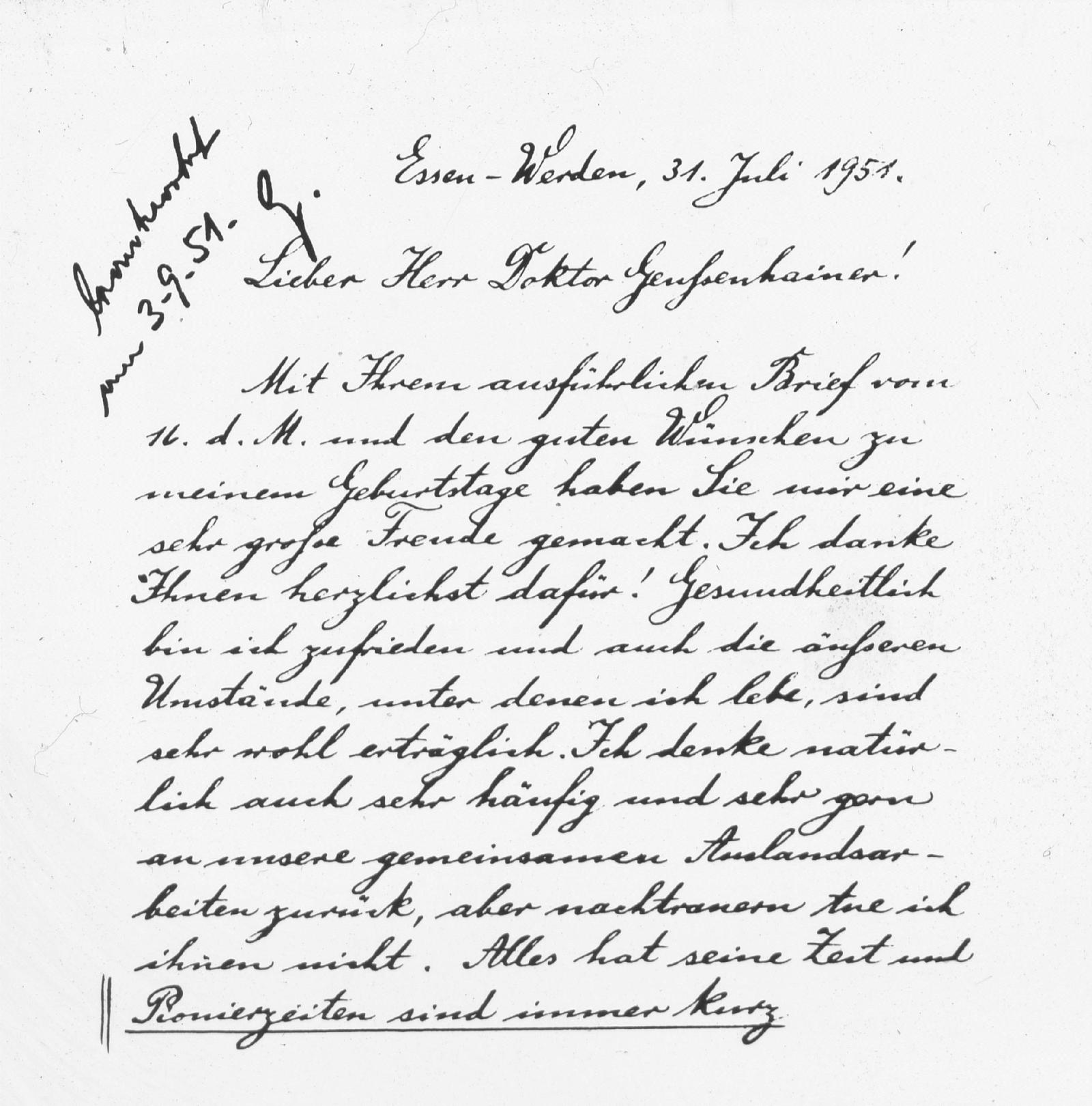

Brief Mintrops vom 31. Juli 1951 an seinen hochgeschätzten Mitarbeiter
Dr. Otto Geußenhainer in gestochen schöner Schrift.
„,...Pionierzeiten sind immer kurz…“
Die Entdeckung des ölführenden Orchard-Salzdoms ist für Geußenhainer
das größte berufliche Ereignis seines Lebens geworden und geblieben. Sein
(unveröffentlichtes) Werk „Das Goldene Buch der Geophysik" schildert
die Anfänge der Angewandten Seismik und ist als wichtige Quelle dieser
Disziplin in ihrer Frühzeit nicht wegzudenken.

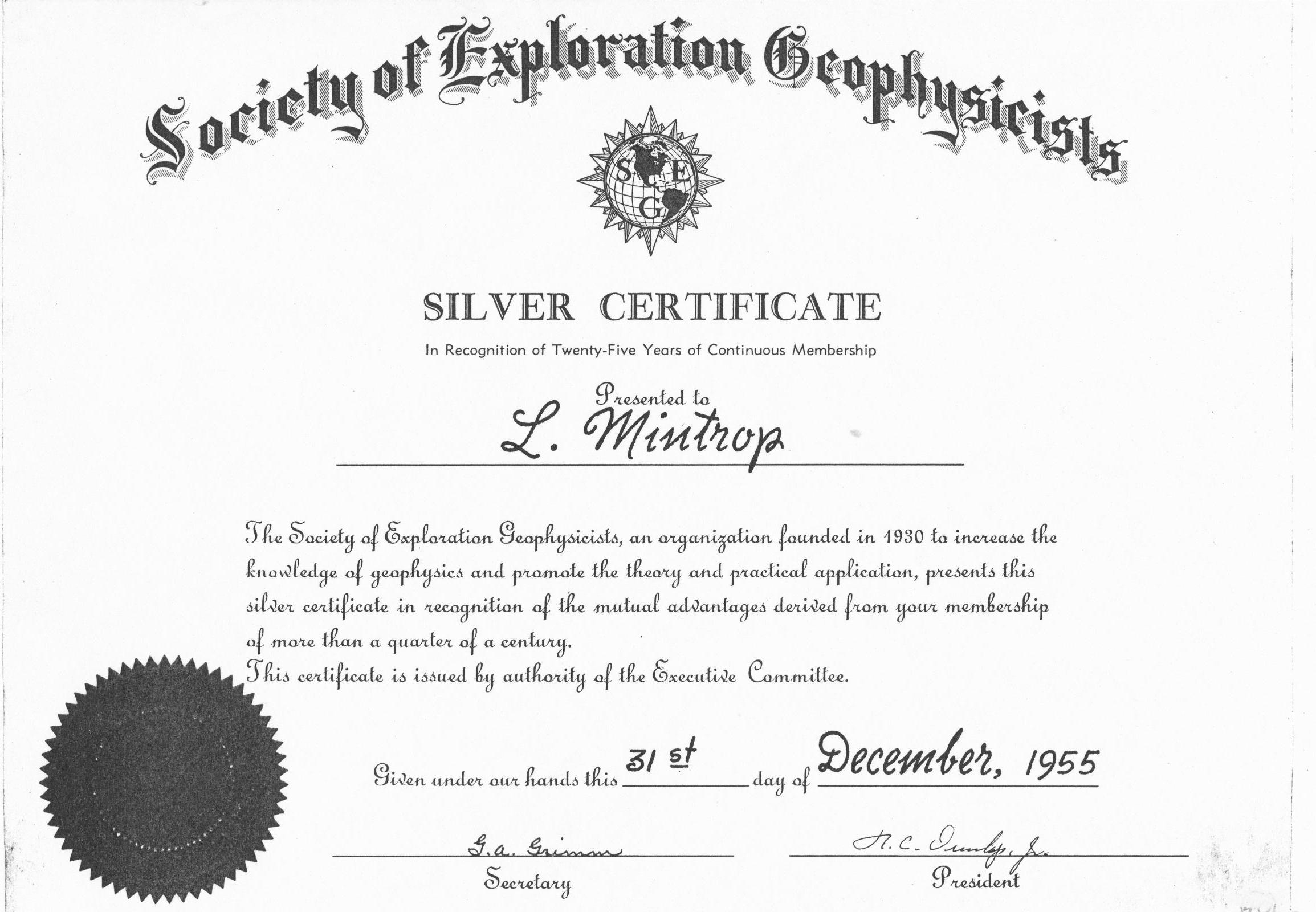

Die SEG gedenkt Mintrops 25jähriger Ehrenmitgliedschaft
und sendet ihm das „Silver Certificate",
ausgestellt am 31.12.1955,
also einen Tag vor seinem Tod.

Gedenkstein in Essen-Werden.

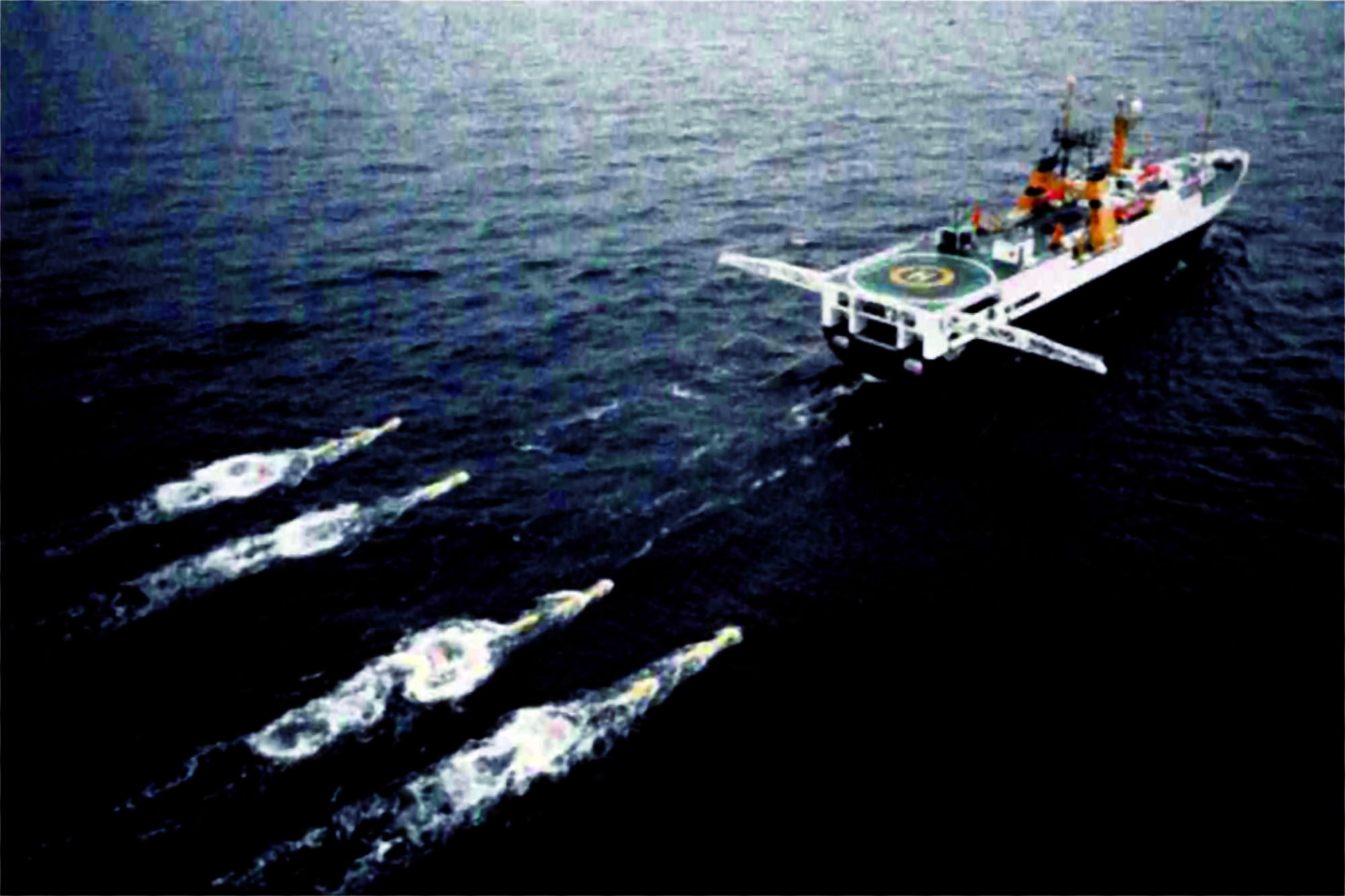

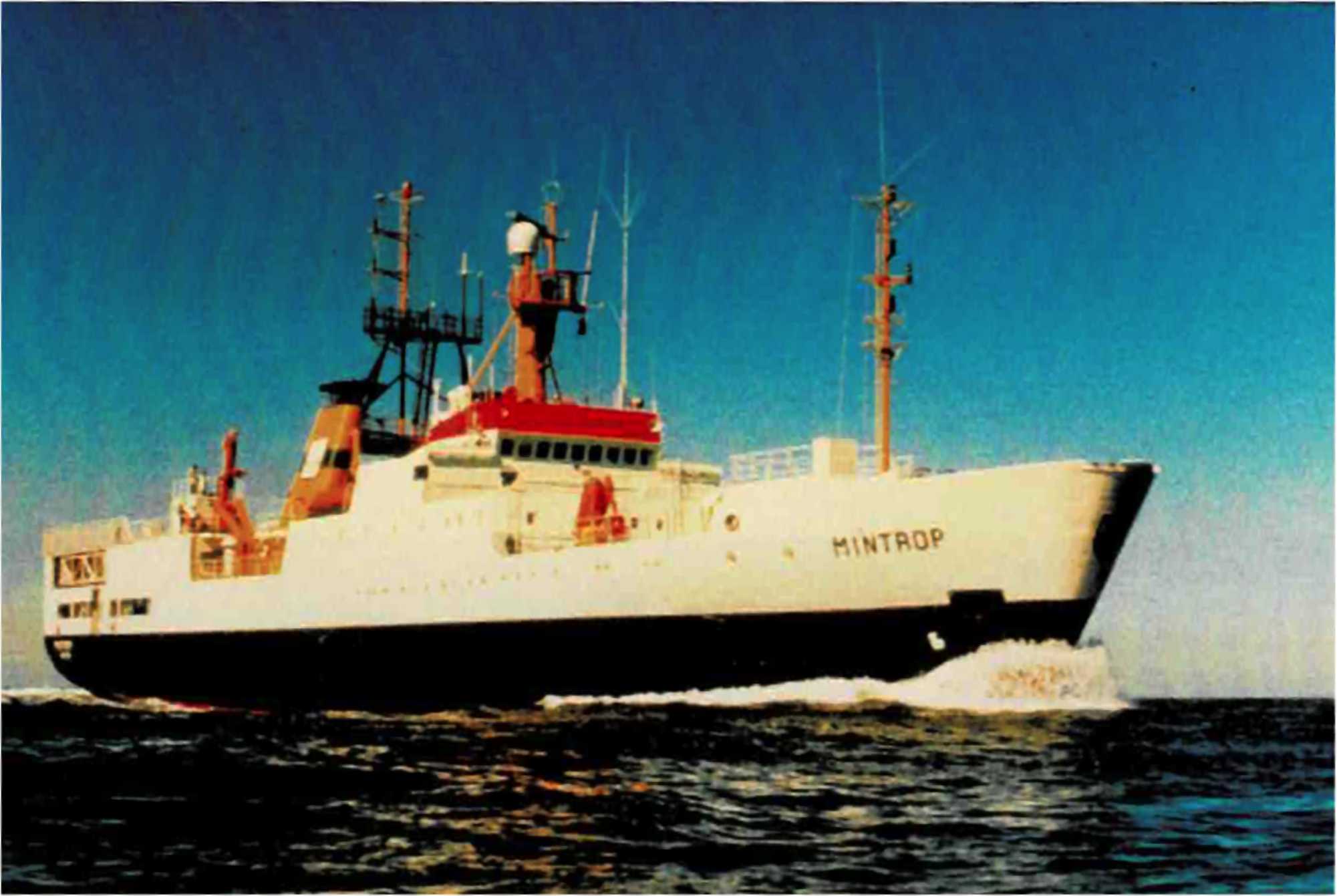

SV MINTROP für seismische Messungen im Offshore-Bereich. Hinter dem Mess-Schiff hergezogene Luftpulserbatterien feuern synchron in regelmäßigen Abständen, während kilometerlange Streamerkabel mit eingearbeiteten Hydrophonen die Echos auffangen. (Fotos H. D. Kühn)

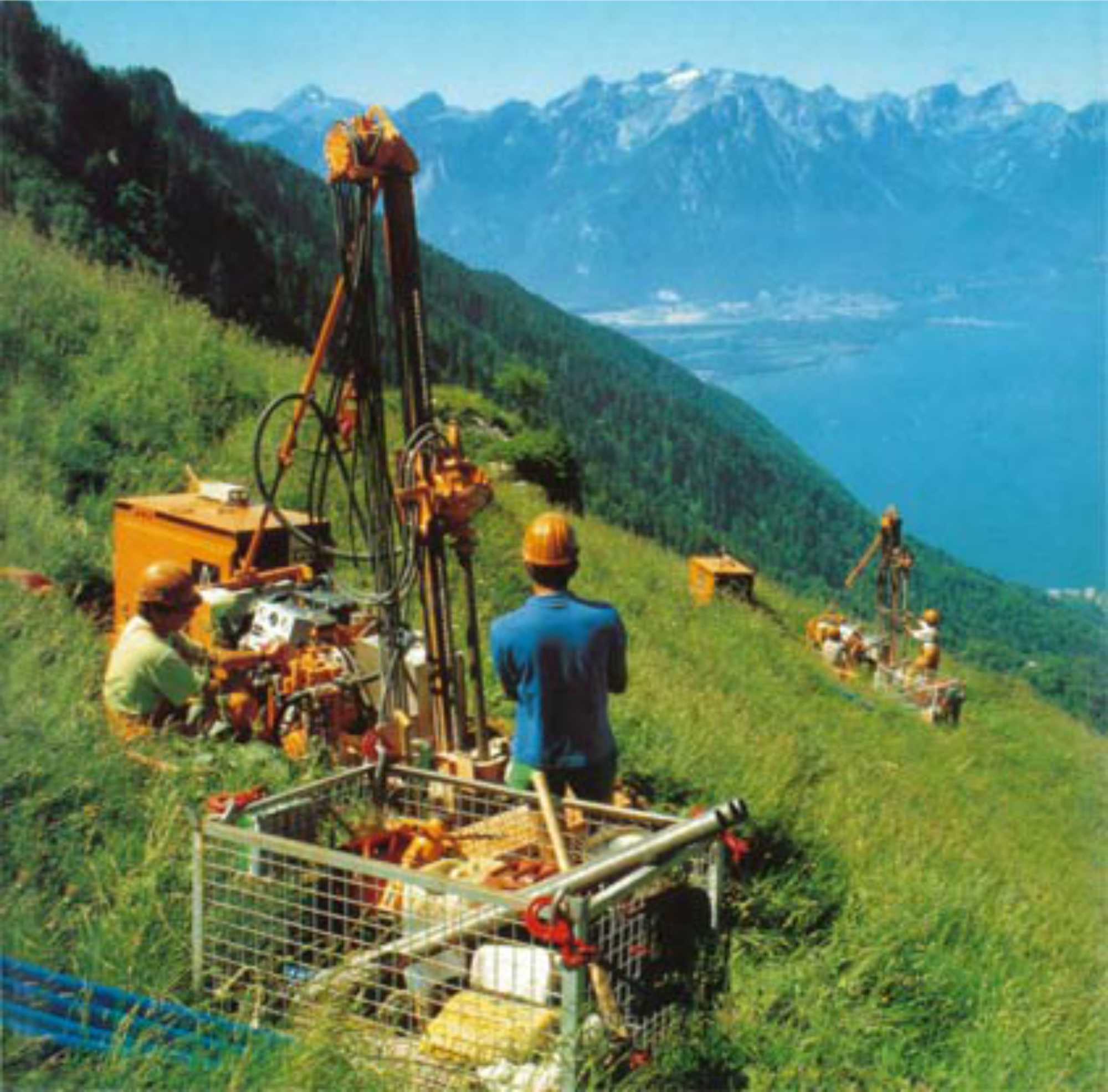

Sprengseismik über dem Genfer See. Ultraleichte Bohrgeräte, von  Hubschraubern abgesetzt, bringen den Sprengstoff in den Grund. In flacherem Gelände leisten schwere, mittlere bis leichte Bohrgeräte diese Arbeit. Die Echos der Sprengungen werden von Geophonen aufgefangen, die, in enormer Anzahl eingepflanzt und oft flächenhaft gruppiert, eine dreidimensionale Erfassung des Untergrunds gestatten. (Foto H. Werner)

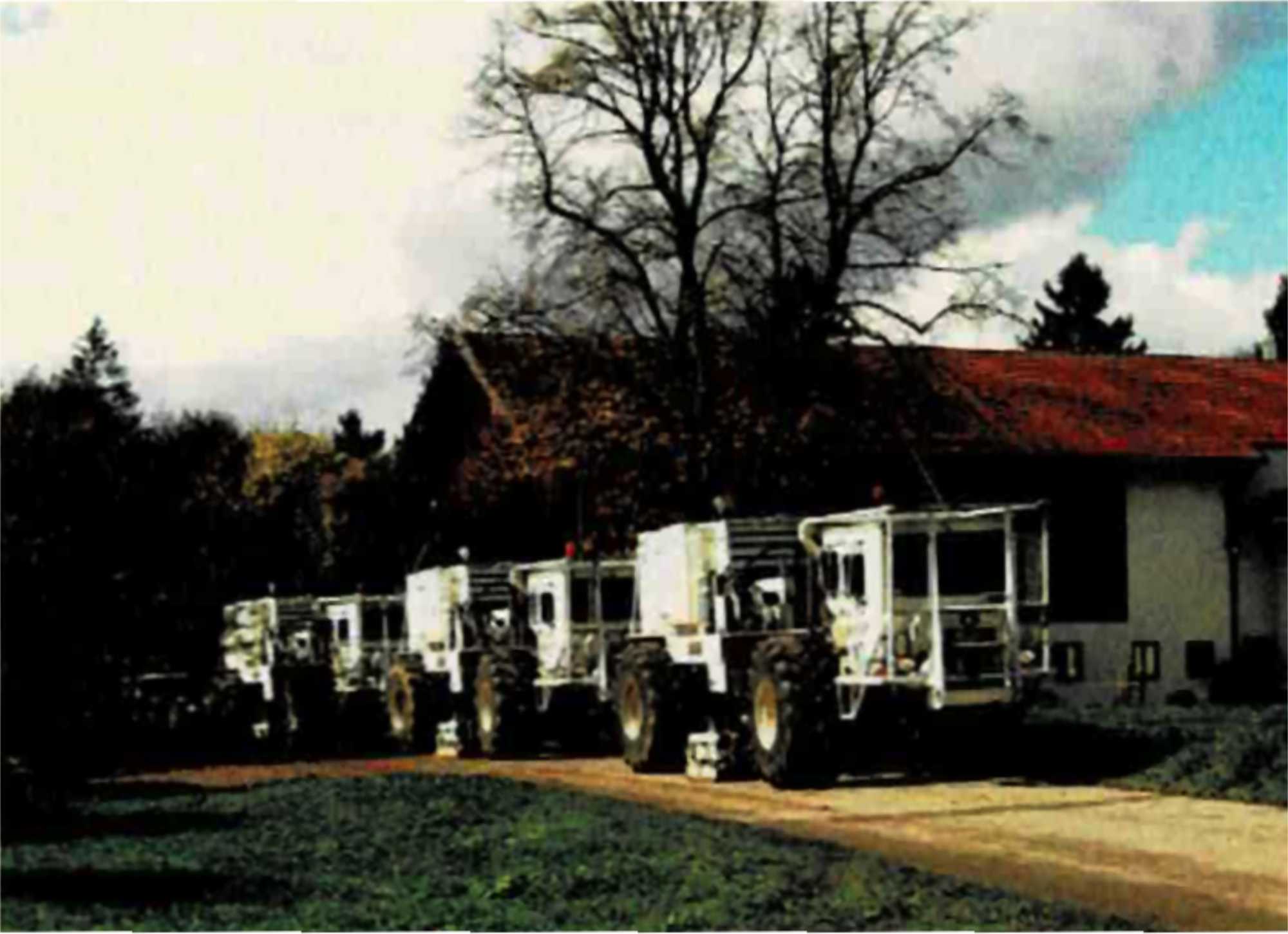

Drei schwere Vibratoren in Arbeitsstellung. Auf ihre herabgelassenen Bodenplatten gestützt, vibrieren sie synchron und senden Impulse in den Untergrund, die an Schichtgrenzen reflektiert werden und diese abbilden. Die Registrierung und Verarbeitung der Signale unterscheidet sich nicht wesentlich von der des Spreng-Verfahrens. (Foto G. Keppner)
